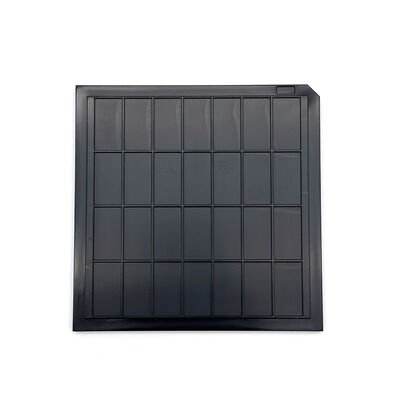

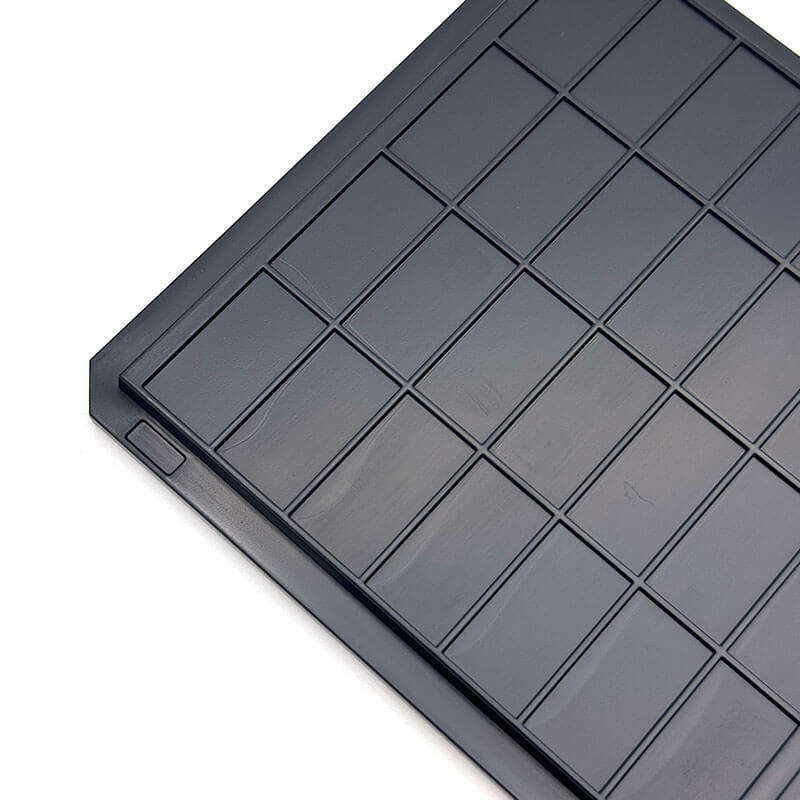

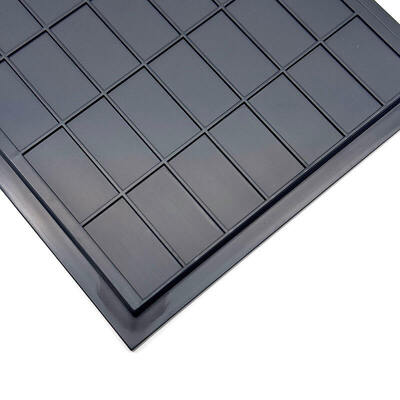

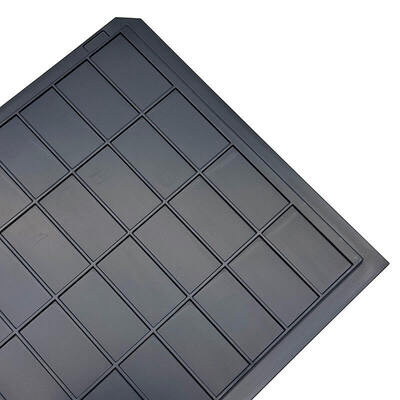

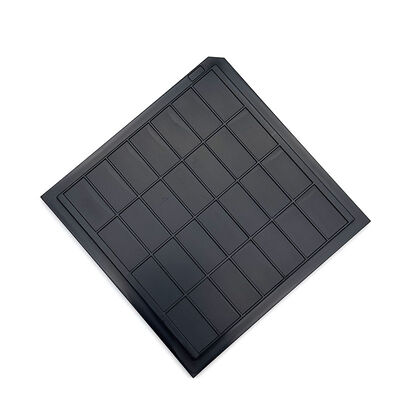

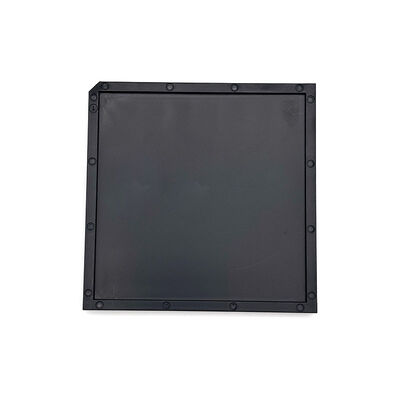

정밀형 정적 분산 ABS 와플 팩 칩 트레이

정밀형 정적 분산 ABS 와플 팩 칩 트레이

브랜드 이름: Hiner-pack
모델 번호: HN25248
모크: 1000
가격: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
지불 조건: 티/티
공급 능력: 2000pcs/일
자세한 정보
원래 장소:
중국
인증:
ROHS, ISO
트레이 중량:
다양함, 일반적으로 캐비티당 최대 500그램
색상:
검은색
품질 보증:
납품 보장, 신뢰할 수 있는 품질
윤곽선 크기:
101.6×101.6×5.5mm
공진기 크기:
6.15×3.35×0.75mm /5.50×4.00×1.22mm
인코텀즈:
EXW, FOB, CIF, DDU, DDP
금형 유형:
주입
재사용 가능:
예
접시 형태:
직사각형
청정 등급:
일반적이고 초음파 세척
IC 유형:
BGA,QFP,QFN,LGA,PGA
포장 레벨:
운송 패키지
뒤틀림:
변형 MAX 0.23mm
용량:
10×12=120개
포장 세부 사항:
판지, 팔레트
공급 능력:
2000pcs/일
강조하다:

정전기 방지 ABS 와플 트레이

,

정밀 성형 칩 트레이

,

ESD 와플 팩 칩 트레이

제품 설명
정밀 성형 정전기 방지 ABS 와플 팩 칩 트레이

매끄러운 마감의 견고한 정전기 방지 ABS 소재로 제작되었습니다. 규칙적인 격자형 캐비티는 칩을 안정적으로 고정하고 취급 중 움직임을 방지합니다. 저마찰 표면은 섬세한 반도체 다이의 긁힘 위험을 줄여줍니다. 칩 보관 및 테스트를 위한 안정적인 캐리어를 찾고 계신가요? 일관된 ESD 보호 기능으로 정전기 손상을 차단합니다.


자동 픽앤플레이스 장비 및 ESD 제어 클린룸에 적합합니다. 칩 분류 검사 및 배치 이송을 지원합니다. 로딩부터 최종 포장까지 칩을 보호합니다. 반도체 패키징 제조업체에서 널리 선택됩니다.


특별한 칩 치수 요구 사항이 있으신가요? 맞춤형 몰딩 서비스가 가능합니다. 맞춤형 격자 패턴은 고유한 칩 크기와 자동화 생산 라인에 맞춰 제작됩니다.

주요 특징/이점
  • 민감한 반도체 부품을 위한 안정적인 ESD 보호
  • 안정적인 정전기 방지 특성
  • 매끄러운 긁힘 방지 표면
  • 긁힘 방지, 오염 방지
  • 검정색 및 빨간색 옵션
사양
브랜드 Hiner-pack
모델 HN25248
색상 검정
저항 1.0×10⁴ - 1.0×10¹¹ Ω
외곽선 크기 101.6×101.6×5.5 mm
캐비티 크기

 6.15×3.35×0.75 mm

 5.50×4.00×1.22 mm

매트릭스 수량  10×12=120 PCS
휨   최대 0.23mm
서비스   OEM, ODM 수락
맞춤형 포켓 옵션 가능
응용 분야

반도체 칩 테스트, 분류 및 육안 검사에 적합합니다. 클린룸 작업장 내 자동 핸들링 장비와 호환됩니다.


배치 칩 보관, 내부 순환 및 운송에 적합합니다. IC 패키징 및 전자 부품 제조업체에서 일반적으로 사용됩니다.

포장 및 배송/서비스

견고한 외부 포장은 배송 중 충격을 완화합니다. 다양한 배송 방법을 통해 다양한 리드 타임 요구 사항을 충족합니다.


실시간 화물 추적이 가능합니다. 배송 전 변형 및 표면 마모를 방지하기 위해 상품을 꼼꼼하게 포장합니다.

회사 소개:
Hiner-pack®는 2013년에 설립되었습니다. IC 패키징 및 테스트, 그리고 반도체 웨이퍼 제조 공정의 자동화된 핸들링, 운반 및 운송 분야에서 설계, 연구 개발, 제조, 판매를 통합하는 첨단 기술 기업으로, 고객에게 턴키 서비스를 제공합니다.

왜 우리를 선택해야 하는가:

  • JEDEC / IC / 와플 팩 트레이 분야의 풍부한 경험
  • 사내 금형 설계 역량
  • 빠른 프로토타입 개발
  • 엄격한 QC 프로세스
  • 글로벌 반도체 고객을 위한 안정적인 공급
