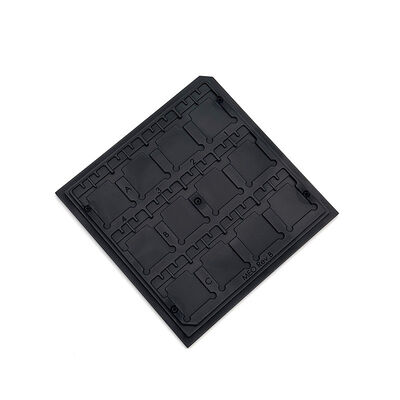

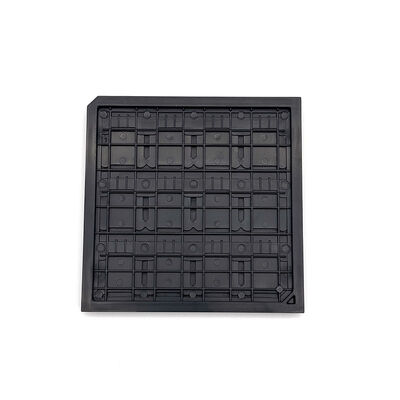

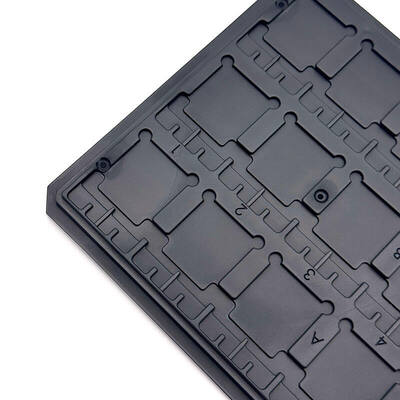

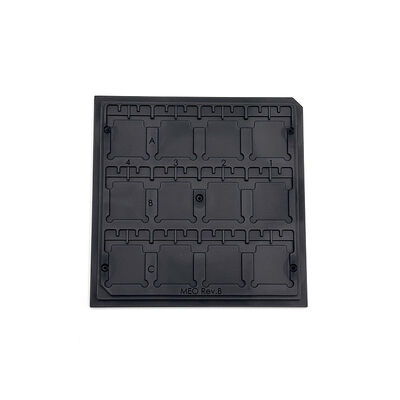

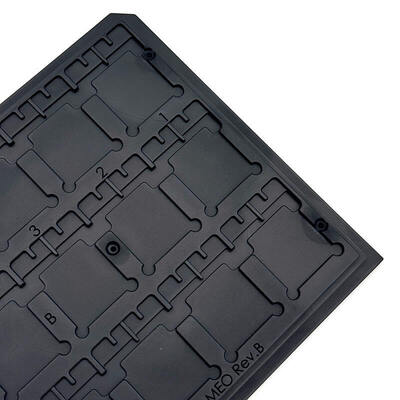

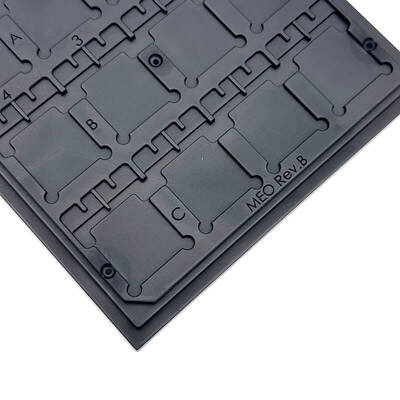

반도체 ESD 보호용 정밀 그리드 와플 팩 칩 트레이 솔리드 PC

반도체 ESD 보호용 정밀 그리드 와플 팩 칩 트레이 솔리드 PC

브랜드 이름: Hiner-pack
모델 번호: HN25227
모크: 1000
가격: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
지불 조건: 티/티
공급 능력: 2000pcs/일
자세한 정보
원래 장소:
중국
인증:
ROHS, ISO
트레이 중량:
다양함, 일반적으로 캐비티당 최대 500그램
색상:
검은색
품질 보증:
납품 보장, 신뢰할 수 있는 품질
윤곽선 크기:
101.6×101.6×7mm
공진기 크기:
11.55×12.85×6.45mm
인코텀즈:
EXW, FOB, CIF, DDU, DDP
금형 유형:
주입
재사용 가능:
예
접시 형태:
직사각형
청정 등급:
일반적이고 초음파 세척
IC 유형:
BGA,QFP,QFN,LGA,PGA
포장 레벨:
운송 패키지
뒤틀림:
변형 MAX 0.23mm
용량:
3×4=12개
포장 세부 사항:
판지, 팔레트
공급 능력:
2000pcs/일
강조하다:

고체 PC 와플 팩 칩 트레이

,

ESD 보호 반도체 칩 트레이

,

정밀 그리드 와플 칩 트레이

제품 설명
정밀 그리드 와플 팩 칩 트레이 반도체 ESD 보호용 솔리드 PC

정적 분산 성질이있는 딱딱한 PC 재료로 제조되었습니다. 정밀 모양의 구멍은 구성 요소를 단단히 잠금하고 취급 중에 이동을 피합니다.부드러운 표면은 부서지기 쉬운 반도체 단위에 대한 마찰 위험을 절단합니다.자동 테스트 라인을 위해 신뢰할 수 있는 운반자를 찾고 있습니까? 안정적인 ESD 성능은 정전 전기 손상을 효과적으로 방지합니다.


자동 테스트 장비 및 제어 된 ESD 작업 구역을 장착하십시오. 부품 분류 검사 및 팩 전송을 지원하십시오. 로딩에서 최종 포장까지 모든 부분을 확보하십시오.반도체 조립 공장으로부터 신뢰를 얻으십시오.


부품 윤곽에 대한 특별한 요구 사항이 있습니까? 사용자 지정 구멍 모양 표시 및 트레이 크기 사용 가능합니다. 유연한 디자인은 비 표준 부품에 대한 고유 한 자동화 프로세스에 부합합니다.

주요 특징/혜택
  • 민감한 반도체 부품에 대한 신뢰할 수 있는 ESD 보호
  • 정밀 모양의 구멍
  • 사용자 정의 구멍 설계가 가능합니다.
  • 스크래치 방지 오염 방지
  • 검은색과 빨간색 색상 옵션
사양
브랜드 힌어 팩
모델 HN25227
색상 검은색
저항력 1.0×104 - 1.0×1011 Ω
오프라인 라인 크기 101.6×101.6×7mm
구멍 크기 11.55×12.85×6.45mm
행렬 QTY 3 × 4 = 12 PCS
워크페이지 MAX 0.23mm
서비스 OEM, ODM를 받아
사용자 지정 Pocket 옵션 사용 가능
신청서

반도체 부품 테스트 분류 및 검사. 청정실 환경에서 자동 픽 앤 플라시 기계와 호환됩니다.


대량 부품 저장, 내부 순환 및 운송에 잘 작동합니다. 반도체 조립 및 전자 제조 공장에서 널리 채택됩니다.

포장 및 운송/ 서비스

보호 외장 포장품은 운송 도중 충격을 흡수 합니다. 여러 가지 운송 방식은 다른 배송 스케줄을 만족시킵니다.


화물의 상태를 실시간으로 추적할 수 있습니다. 전 세계 목적지로 발송되기 전에 변형과 긁힘을 피하기 위해 상품을 조심스럽게 포장합니다.

우리 에 관한 것:
Hiner-pack®는 2013년에 설립되었습니다. 그것은 디자인, R & D, 제조, IC 포장 및 테스트의 판매를 통합하는 첨단 기술 기업입니다.그리고 자동화 된 취급에서 반도체 웨이퍼 제조 프로세스, 운송 및 운송을 통해 고객들에게 턴키 서비스를 제공합니다.

우리 를 선택 하는 이유:

  • JEDEC / IC / 와플 팩 트레이 분야에서 풍부한 경험
  • 내부 폼 디자인 능력
  • 빠른 프로토타입 개발
  • 엄격한 QC 과정
  • 전 세계 반도체 고객을 위한 안정적인 공급
