반도체 칩 보호를 위한 내구성 있는 와플 팩 칩 트레이 정밀 그리드 캐비티

반도체 칩 보호를 위한 내구성 있는 와플 팩 칩 트레이 정밀 그리드 캐비티

브랜드 이름: Hiner-pack
모델 번호: HN25225
모크: 1000
가격: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
지불 조건: 티/티
공급 능력: 2000pcs/일
자세한 정보
원래 장소:
중국
인증:
ROHS, ISO
트레이 중량:
다양함, 일반적으로 캐비티당 최대 500그램
색상:
검은색
품질 보증:
납품 보장, 신뢰할 수 있는 품질
윤곽선 크기:
101.6×101.6×8mm
공진기 크기:
6.30×4.5×0.53mm
인코텀즈:
EXW, FOB, CIF, DDU, DDP
금형 유형:
주입
재사용 가능:
예
접시 형태:
직사각형
청정 등급:
일반적이고 초음파 세척
IC 유형:
BGA,QFP,QFN,LGA,PGA
포장 레벨:
운송 패키지
뒤틀림:
변형 MAX 0.23mm
용량:
11×13=143개
포장 세부 사항:
판지, 팔레트
공급 능력:
2000pcs/일
강조하다:

와플 팩 칩 트레이

,

정밀 그리드 캐비티 트레이

,

반도체 칩 보호 트레이

제품 설명

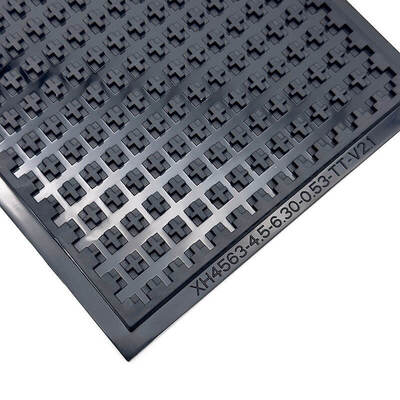

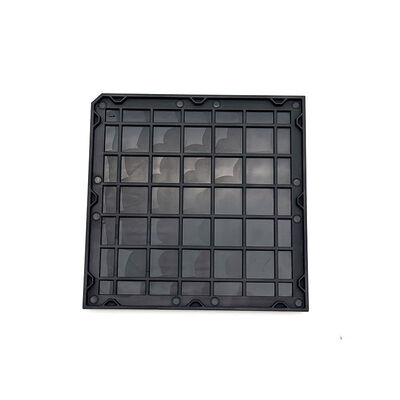

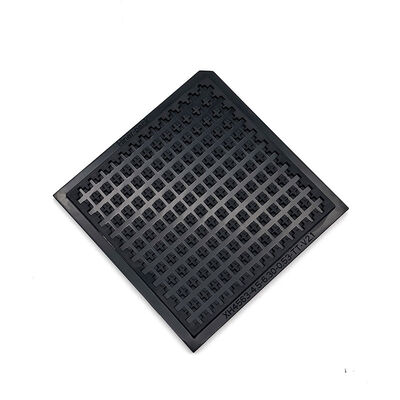

반도체 칩 보호를 위한 정밀 그리드 캐비티가 있는 내구성 있는 와플 팩 칩 트레이

시각적 구분을 위해 검정색과 빨간색으로 제공되는 견고한 PC 소재로 제작되었습니다. 정밀 그리드 캐비티는 개별 칩을 분리하고 반복적인 취급 중 마찰 손상을 줄입니다. 안정적인 정전기 방지 특성은 민감한 반도체 장치를 ESD 위험으로부터 보호합니다. 고주파 칩 테스트 워크플로우에 맞는 견고한 트레이를 찾고 계신가요? 일상적인 작업에서 부품 손실을 줄이는 일관된 보호 기능을 제공합니다.


자동 테스트 핸들러 및 ESD 제어 워크샵에 적합합니다. 칩 분류 전기 검사 및 워크샵 간 전송을 지원합니다. 로딩부터 최종 포장까지 부품을 안전하게 보관합니다. 반도체 포장 공장에서 선호하는 안정적인 성능을 얻으십시오.


고유한 캐비티 크기 또는 특수 마킹이 필요하신가요? 맞춤형 옵션은 포켓 치수 트레이 윤곽 및 색상을 조정합니다. 유연한 레이아웃은 비표준 칩에 대한 다양한 자동화 라인에 적응합니다.

주요 특징/이점
  • 민감한 반도체 부품에 대한 안정적인 ESD 보호
  • 안정적인 부품 고정을 위한 정밀 그리드 캐비티
  • 맞춤형 캐비티 사용 가능
  • 긁힘 방지, 오염 방지

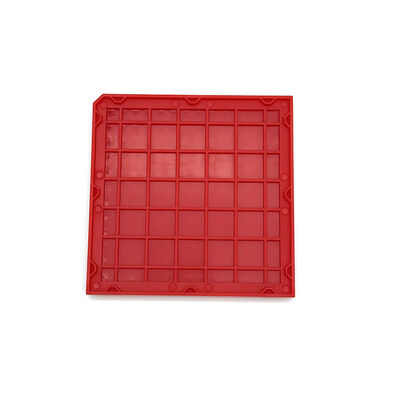

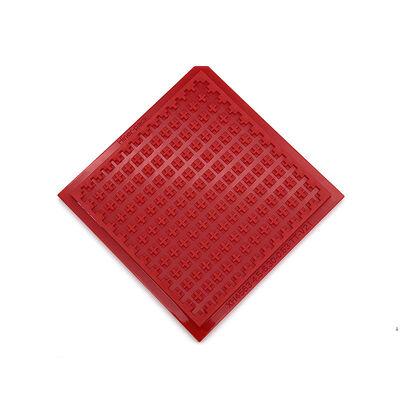

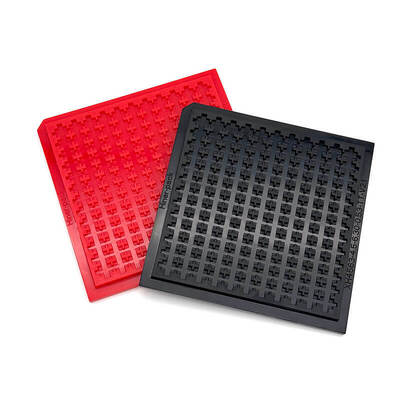

  • 검정색 및 빨간색 옵션
사양
브랜드 Hiner-pack
모델 HN25225
색상 검정색
저항 1.0×10⁴ - 1.0×10¹¹ Ω
윤곽선 크기 101.6×101.6×8 mm
캐비티 크기 6.30×4.5×0.53 mm
매트릭스 수량 11×13=143 PCS
휨 최대 0.23mm
서비스 OEM, ODM 수락
맞춤형 포켓 옵션 사용 가능
응용 분야

반도체 IC 테스트 분류 및 정밀 검사에 적합합니다. 클린룸 환경 내 자동 픽앤플레이스 장비와 일치합니다.


임시 칩 보관, 내부 운송 및 부품 포장에 잘 작동합니다. 반도체 포장 및 전자 제조업체에서 널리 사용됩니다.

포장 및 배송/서비스

안전한 포장 방법은 운송 중 충격으로부터 트레이를 보호합니다. 다양한 리드 타임 요구 사항을 충족하기 위해 여러 배송 옵션을 사용할 수 있습니다.


추적 가능한 배송 업데이트는 상품이 목적지에 안전하게 도착할 때까지 고객에게 정보를 제공합니다.

회사 소개:
Hiner-pack®는 2013년에 설립되었습니다. IC 포장 및 테스트의 설계, R&D, 제조, 판매뿐만 아니라 자동화된 취급, 운반 및 운송에서 반도체 웨이퍼 제조 공정을 통합하여 고객에게 턴키 서비스를 제공하는 하이테크 기업입니다.

왜 우리를 선택해야 하는가:

  • JEDEC / IC / 와플 팩 트레이 분야의 풍부한 경험
  • 사내 금형 설계 역량
  • 빠른 프로토타입 개발
  • 엄격한 QC 프로세스
  • 글로벌 반도체 고객을 위한 안정적인 공급
