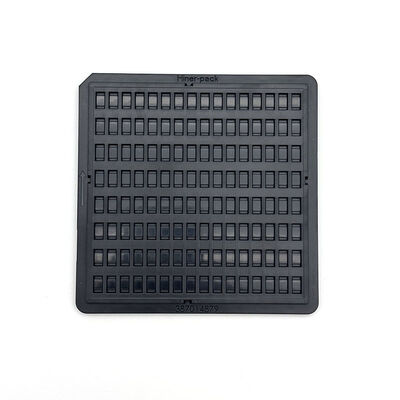

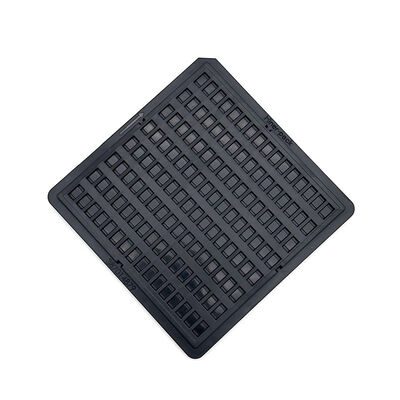

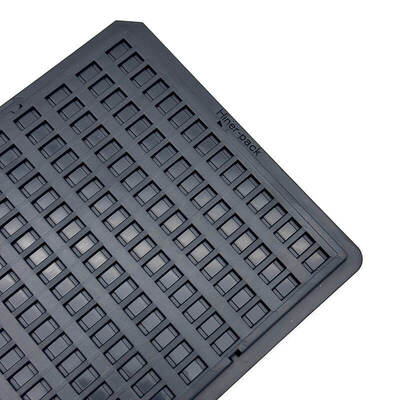

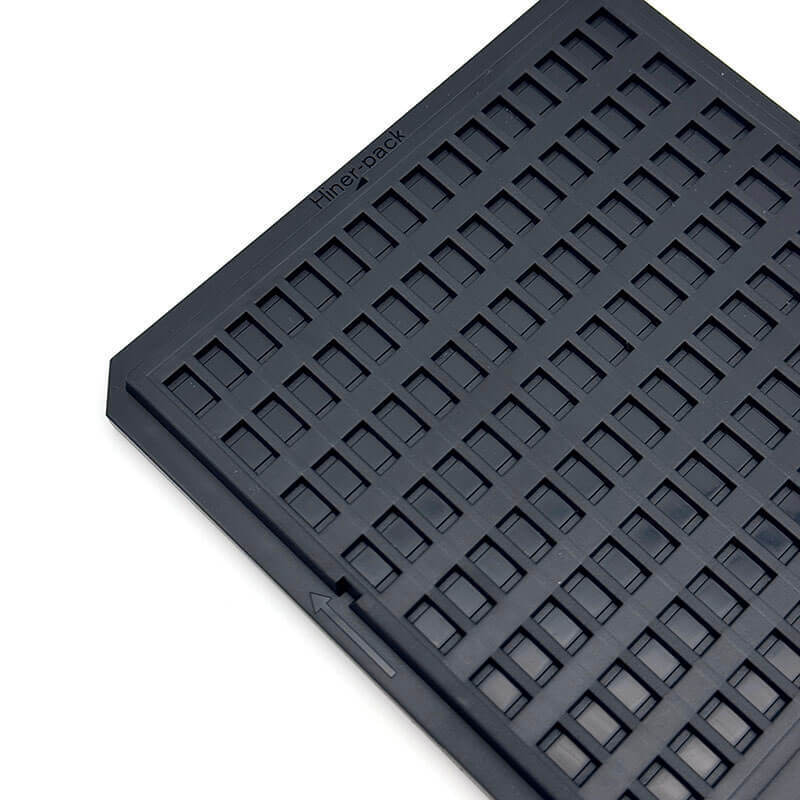

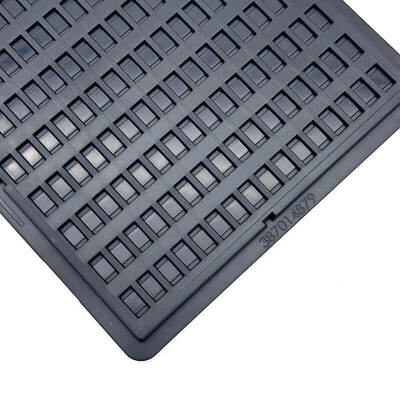

반도체 보관용 PC 정전기 방지 와플 팩 칩 트레이

반도체 보관용 PC 정전기 방지 와플 팩 칩 트레이

브랜드 이름: Hiner-pack
모델 번호: HN25197
모크: 1000
가격: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
지불 조건: 티/티
공급 능력: 2000pcs/일
자세한 정보
원래 장소:
중국
인증:
ROHS, ISO
트레이 중량:
다양함, 일반적으로 캐비티당 최대 500그램
색상:
검은색
품질 보증:
납품 보장, 신뢰할 수 있는 품질
윤곽선 크기:
101.6×101.6×7.28mm
공진기 크기:
3.28×6.64×1.28mm
인코텀즈:
EXW, FOB, CIF, DDU, DDP
금형 유형:
주입
재사용 가능:
예
접시 형태:
직사각형
청정 등급:
일반적이고 초음파 세척
IC 유형:
BGA,QFP,QFN,LGA,PGA
포장 레벨:
운송 패키지
뒤틀림:
변형 MAX 0.22mm
용량:
8×16=128개
포장 세부 사항:
판지, 팔레트
공급 능력:
2000pcs/일
강조하다:

정전기 방지 와플 칩 트레이

,

반도체 보관 칩 트레이

,

PC 와플 팩 트레이

제품 설명
반도체 보관용 PC 정전기 방지 와플 팩 칩 트레이
고성능 PC 소재로 제작된 이 와플 팩 IC 트레이는 민감한 반도체 칩에 안정적인 ESD 보호 기능을 제공합니다. 정밀한 캐비티 레이아웃은 칩을 안전하게 고정하고 취급 중 긁힘 및 충돌 위험을 줄입니다. 다양한 작동 조건에 맞게 여러 두께 등급을 사용할 수 있습니다.

이 트레이는 ESD 제어 워크샵 및 자동 생산 라인에 완벽하게 맞습니다. 고정밀 칩 처리, 부품 분류, 장치 테스트 및 내부 공장 이송을 지원합니다. 안정적인 성능으로 IC 포장 공장 및 전자 부품 공급업체에서 일반적으로 선택됩니다.


맞춤형 수정이 가능하여 고유한 프로젝트 요구 사항을 충족할 수 있습니다. 캐비티 크기, 간격, 레이아웃 및 외부 치수는 칩 사양 및 자동화 장비에 따라 조정할 수 있습니다. 맞춤형 디자인은 포장 효율성을 최적화하고 보관 및 운송 중에 칩을 안전하게 유지하는 데 도움이 됩니다.

주요 특징/이점
  • 정밀 캐비티 레이아웃
  • 내구성 있는 구조
  • 안전한 칩 고정
  • 장기간 반복적인 적재 및 순환을 위한 내구성 있는 견고한 PC 구조
  • 공장은 ISO 인증을 받았으며 제품은 RoHS 표준을 준수합니다.
사양
브랜드 Hiner-pack
모델 HN25197
색상 검정색
저항 1.0×10⁴ - 1.0×10¹¹ Ω
외곽선 크기 101.6×101.6×7.28 mm
캐비티 크기  3.28×6.64×1.28 mm
매트릭스 수량  8×16=128 PCS
휨  최대 0.22mm
서비스  OEM, ODM 수락
맞춤형 포켓 옵션  사용 가능
응용 분야
고정밀 칩 처리, 부품 분류, 전기 장치 테스트 및 소형 반도체 장치 조립에 적합합니다. 자동 생산 라인 및 엄격한 정전기 제어 워크샵에서 잘 작동합니다.

공장 내부 운송, 재공품 보관 및 완제품 재고 관리에 이상적입니다. 칩 제조업체, IC 포장 공장 및 전자 부품 공급업체에서 널리 채택되었습니다.
맞춤형 서비스
PC ESD 와플 팩 IC 트레이에 대한 완전 맞춤형 솔루션을 제공합니다. 다양한 칩 치수 및 특수 취급 요구 사항에 맞게 캐비티 크기, 간격, 레이아웃, 트레이 두께 및 외부 치수를 조정합니다. 고객 도면 및 자동화 장비 사양에 따른 설계 조정을 지원합니다.
회사 소개:
Hiner-pack®는 2013년에 설립되었습니다. IC 포장 및 테스트, 반도체 웨이퍼 제조 공정의 설계, R&D, 제조, 판매를 통합하여 자동화된 취급, 운반 및 운송을 통해 고객에게 턴키 서비스를 제공하는 하이테크 기업입니다.

왜 우리를 선택해야 하는가:

  • 풍부한 경험 JEDEC / IC / 와플 팩 트레이
  • 사내 금형 설계 역량
  • 빠른 프로토타입 개발
  • 엄격한 QC 프로세스
  • 글로벌 반도체 고객을 위한 안정적인 공급
