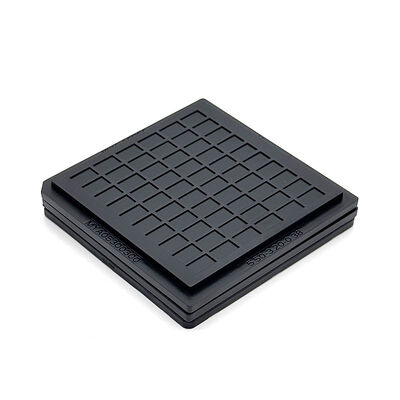

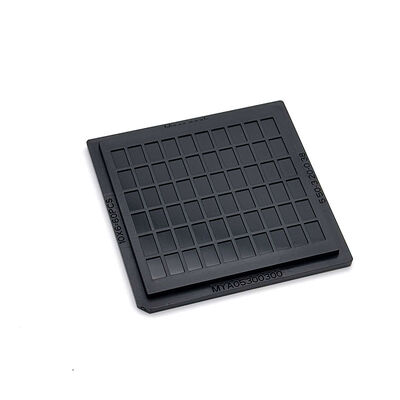

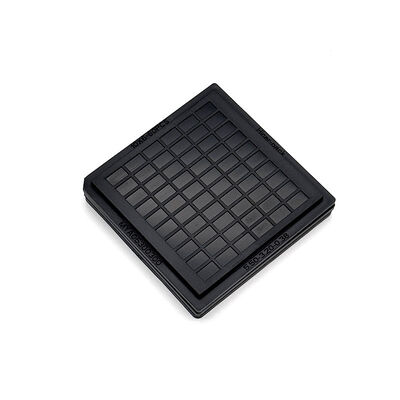

고밀도 IC 보호용 균일 격자 된 재사용 웨플 팩 칩 트레이

고밀도 IC 보호용 균일 격자 된 재사용 웨플 팩 칩 트레이

브랜드 이름: Hiner-pack
모델 번호: HN25019
모크: 500 PC
가격: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
지불 조건: 티/티
공급 능력: 2000pcs/일
자세한 정보
원래 장소:
중국
인증:
ROHS, ISO
트레이 중량:
다양함, 일반적으로 캐비티당 최대 500그램
색상:
검은색
품질 보증:
납품 보장, 신뢰할 수 있는 품질
윤곽선 크기:
50.7×50.7×4mm
공진기 크기:
5.5X3.2X0.38mm
인코텀즈:
EXW, FOB, CIF, DDU, DDP
금형 유형:
주입
재사용 가능:
접시 형태:
직사각형
청정 등급:
일반적이고 초음파 세척
IC 유형:
BGA,QFP,QFN,LGA,PGA
포장 레벨:
운송 패키지
뒤틀림:
변형 MAX 0.23mm
용량:
6x10=60개
포장 세부 사항:
판지, 팔레트
공급 능력:
2000pcs/일
강조하다:

원형 격자와 함께 웨플 팩 칩 트레이

,

얇은 피치 IC 보호 웨플 트레이

,

IC 보호용 웨플 패크 트레이

제품 설명
바플 팩 칩 트레이와 균일 격자

얇은 피치 의 섬세 한 IC 부품 을 정밀 격자 구멍 안 에 잠겨 두는 것. 빈번 한 처리 작업 중 에 미세 한 반도체 단위 가 미끄러지는 것 을 방지 하는 것. 소형 칩 을 위한 신뢰할 수 있는 운반기 를 찾는 것.수없이 많은 작업 주기에 걸쳐 안정적인 성능을 유지.


제조 과정에서 충돌 및 표면 경사로부터 칩을 보호합니다. 무작위 부품 움직임으로 인한 폐기물 위험을 줄입니다.추가 변경 없이 고속 생산 작업 흐름에 잘 적응테스트, 체크 및 전송 절차에 칩 배치 안정 유지.


값진 공장 작업 공간을 절약 하기 위해 쌓아 놓을 수 있도록 한다. 장기간 무거운 용량 사용 하에 정확한 크기를 유지 한다.정교 한 반도체 조립 과정에 대한 엄격한 보유 표준을 충족.

주요 특징/혜택
  • 민감한 반도체 부품에 대한 신뢰할 수 있는 ESD 보호
  • 안정적인 부품 보유를 위한 정밀한 그리드 구멍
  • 정확한 부품 정렬을 위한 정밀 격자
  • 완전히 사용자 정의 된 구멍 크기와 레이아웃 디자인을 지원합니다.
  • 정확한 웨이프 구조.
사양
브랜드 힌어 팩
모델 HN25019
색상 검은색
저항력 1.0×104 - 1.0×1011 Ω
오프라인 라인 크기 50.7×50.7×4mm
구멍 크기 5.5X3.2X0.38mm
행렬 QTY 6x10=60 PCS
워크페이지 MAX 0.23mm
서비스 OEM, ODM를 받아
사용자 지정 Pocket 옵션 사용 가능
신청서

얇은 피치 IC 분류, 성능 테스트 및 구성 요소 조립 작업을 처리합니다. 검사 및 공장 내 전송 중에 소형 반도체 칩을 보호합니다.부품 이동 및 표면 손상으로 인한 손실을 최소화.


전자제품 생산 공장 및 부품 재고 영역 내에서 작업. 대량 처리 임무를 수행하는 동안 여러 정밀 칩에 대한 신뢰할 수있는 보유 솔루션을 제공합니다.

포장 및 운송/ 서비스

중용 수출 카튼을 로딩하기 전에 모든 롯데를 안티-스태틱 인더백으로 봉쇄합니다. 압축 손상을 방지하기 위해 쿠션 재료를 채워주세요.반도체 품질의 제품을 발송하기 전에 전체 항목 검사를 수행합니다..


구매자마다 해상 화물, 항공 화물 또는 택배 서비스를 마련합니다. 배송 계획을 확정했습니다. 물품이 창고를 떠날 때 전체 배송 서류를 발급하십시오.해외 구매자와 최신 물류 상태를 신속히 공유하십시오..

우리 에 관한 것:
Hiner-pack®는 2013년에 설립되었습니다. 그것은 디자인, R & D, 제조, IC 포장 및 테스트의 판매를 통합하는 첨단 기술 기업입니다.그리고 자동화 된 취급에서 반도체 웨이퍼 제조 프로세스, 운송 및 운송을 통해 고객들에게 턴키 서비스를 제공합니다.

우리 를 선택 하는 이유:

  • JEDEC / IC / 와플 팩 트레이 분야에서 풍부한 경험
  • 내부 폼 디자인 능력
  • 빠른 프로토타입 개발
  • 엄격한 QC 과정
  • 전 세계 반도체 고객을 위한 안정적인 공급
