고온 내구성 재사용 웨이플 팩 칩 트레이

고온 내구성 재사용 웨이플 팩 칩 트레이

브랜드 이름: Hiner-pack
모델 번호: HN25010
모크: 500 PC
가격: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
지불 조건: 티/티
공급 능력: 2000pcs/일
자세한 정보
원래 장소:
중국
인증:
ROHS, ISO
트레이 중량:
다양함, 일반적으로 캐비티당 최대 500그램
색상:
검은색
품질 보증:
납품 보장, 신뢰할 수 있는 품질
윤곽선 크기:
50.8×50.8×3.94mm
공진기 크기:
6.04x3.63x0.67mm
인코텀즈:
EXW, FOB, CIF, DDU, DDP
금형 유형:
주입
재사용 가능:
접시 형태:
직사각형
청정 등급:
일반적이고 초음파 세척
IC 유형:
BGA,QFP,QFN,LGA,PGA
포장 레벨:
운송 패키지
뒤틀림:
변형 MAX 0.2mm
용량:
5x7=35개
포장 세부 사항:
판지, 팔레트
공급 능력:
2000pcs/일
강조하다:

고온 웨플 팩 칩 트레이

,

반도체 IC 칩 트레이

,

내구성 있는 와플 패크 트레이

제품 설명

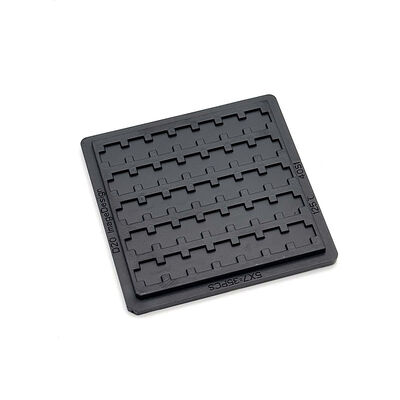

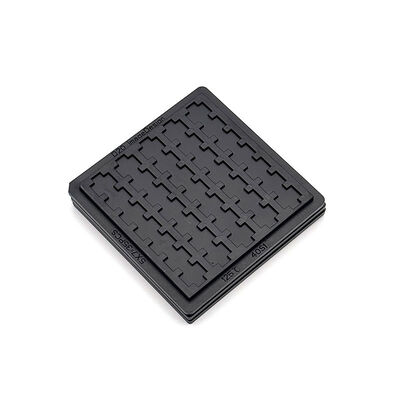

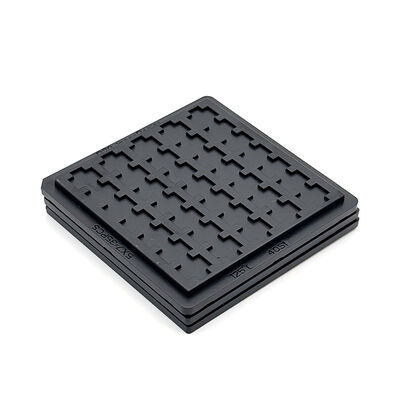

내구성이 뛰어난 고온 와플 팩 칩 트레이 (반도체 IC 칩용)

민감한 반도체 다이를 손상시키는 정전기를 차단합니다. 변형 없이 반복적인 고온 노출을 견딥니다. 정밀 칩 부품을 위한 견고한 캐리어를 찾고 계십니까? 바쁜 생산 라인 내부의 열악한 환경에 단단히 견딥니다.


정밀 피치 IC 유닛을 깔끔한 격자형 공간에 고정합니다. 칩 테스트 및 분류 중에 원치 않는 이동을 방지합니다. 값비싼 반도체 부품의 긁힘 및 충격 위험을 제거합니다. 전체 처리 주기 동안 안정적인 보호 기능을 제공합니다.


수많은 로딩 및 언로딩 주기를 견딥니다. 지속적인 대량 생산 사용 시에도 견고한 치수 성능을 유지합니다. 반도체 조립 작업의 엄격한 보호 요구 사항을 충족합니다.

주요 특징/이점
  • 고온 환경 견딤
  • 칩 이동 및 충돌 방지
  • 섬세한 정밀 피치 IC에 적합
  • 섬세한 정밀 피치 IC 부품을 효율적으로 보호
  • 완전히 맞춤화된 캐비티 크기 및 레이아웃 디자인 지원
  • 공장은 ISO 인증을 받았으며 제품은 RoHS 표준을 준수합니다.
사양
브랜드 Hiner-pack
모델 HN25010
색상 검정
저항 1.0×10⁴ - 1.0×10¹¹ Ω
외곽선 크기 50.8×50.8×3.94 mm
캐비티 크기 6.04x3.63x0.67 mm
매트릭스 수량 5x7=35 개
변형 최대 0.2mm
서비스 OEM, ODM 수락
맞춤형 포켓 옵션 사용 가능
응용 분야

반도체 조립, 칩 테스트 및 부품 운송 지원. 리플로우, 분류 및 검사를 통해 정밀 피치 IC 보호. 정전기 및 기계적 충격으로 인한 스크랩 손실 감소.


전자 제품 OEM 워크샵 및 부품 창고에 적합. 일반적인 대량 취급 작업 중 다양한 집적 회로 유닛에 대한 안전한 보관 제공.

포장 및 배송/서비스
운송 중 변형을 방지하기 위해 단단한 상자와 내부 쿠션재로 상품 포장. 고객 확인 후 항공 또는 해상으로 배송 준비. 발송 후 전체 배송 서류 제공. 해외 고객을 위해 화물 상태 추적 및 관련 정보 적시에 업데이트.
회사 소개:
Hiner-pack®는 2013년에 설립되었습니다. IC 패키징 및 테스트, 반도체 웨이퍼 제조 공정의 설계, R&D, 제조, 판매를 통합하는 첨단 기술 기업으로, 자동화된 취급, 운반 및 운송을 통해 고객에게 턴키 서비스를 제공합니다.

왜 우리를 선택해야 하는가:

  • JEDEC / IC / 와플 팩 트레이 분야의 풍부한 경험
  • 사내 금형 설계 역량
  • 빠른 프로토타입 개발
  • 엄격한 QC 프로세스
  • 글로벌 반도체 고객을 위한 안정적인 공급
