반도체 IC용 고온 ESD 와플 트레이

반도체 IC용 고온 ESD 와플 트레이

브랜드 이름: Hiner-pack
모델 번호: HN24199
모크: 500 PC
가격: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
지불 조건: 티/티
공급 능력: 2000pcs/일
자세한 정보
원래 장소:
중국
인증:
ROHS, ISO
트레이 중량:
다양함, 일반적으로 캐비티당 최대 500그램
색상:
검은색
품질 보증:
납품 보장, 신뢰할 수 있는 품질
윤곽선 크기:
50.8×50.8×3.94mm
공진기 크기:
4.1x4x0.9mm
인코텀즈:
EXW, FOB, CIF, DDU, DDP
금형 유형:
주입
재사용 가능:
접시 형태:
직사각형
청정 등급:
일반적이고 초음파 세척
IC 유형:
BGA,QFP,QFN,LGA,PGA
포장 레벨:
운송 패키지
뒤틀림:
변형 MAX 0.2mm
용량:
7x7=49개
포장 세부 사항:
판지, 팔레트
공급 능력:
2000pcs/일
강조하다:

고온 ESD 와플 트레이

,

반도체 IC 와플 트레이

,

ESD 기능 와플 팩 칩 트레이

제품 설명

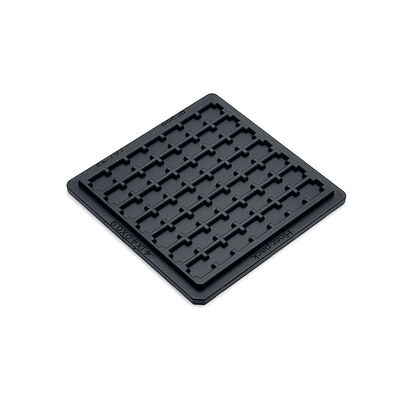

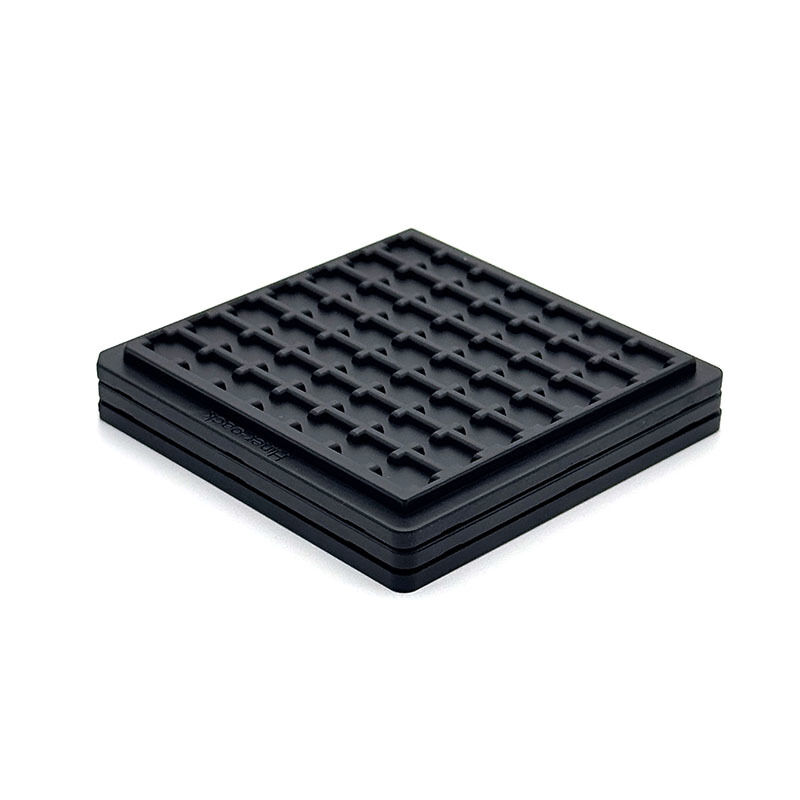

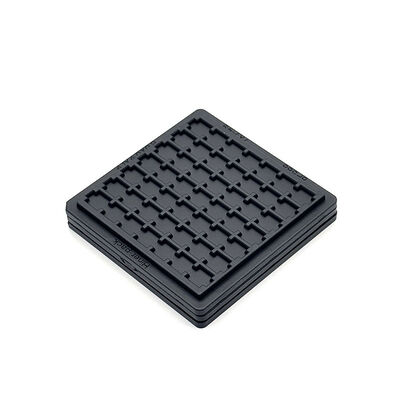

반도체 IC용 고온 ESD 와플 트레이
고온에 강한 소재와 정전기 방지 구조를 채택하여 혹독한 생산 조건에서도 안정적인 성능을 제공합니다. 반도체 IC 칩을 효과적으로 고정하고 고온 처리 중 변위나 손상을 방지합니다.

고온 가공 절차 및 자동 생산 라인에서 잘 작동합니다. 지속적인 작동 시 칩의 안정적인 배치를 보장하고 구성요소 무결성을 유지합니다.

다양한 IC 사양에 맞게 캐비티 크기 및 배열의 ​​사용자 정의를 지원합니다. 다양한 반도체 생산 요구 사항을 충족하기 위해 안전한 고정과 안정적인 보호에 중점을 둡니다.
주요 특징/이점
  • ESD 보호
  • 고온 저항
  • 섬세한 Fine Pitch IC에 적합
  • 섬세한 미세 피치 IC 부품을 효율적으로 보호합니다.
  • 완전히 맞춤화된 캐비티 크기 및 레이아웃 설계 지원
  • 공장에는 ISO 인증이 있으며 제품은 RoHS 표준을 준수합니다.
명세서
상표 하이너팩
모델 HN24199
색상 검은색
저항 1.0×10⁴ - 1.0×1011Ω
윤곽선 크기 50.8×50.8×3.94mm
캐비티 크기 4.1x4x0.9mm
매트릭스 수량 7x7=49개
뒤틀림 최대 0.2mm
서비스 OEM, ODM을 수락
맞춤형 포켓 옵션 사용 가능
응용
고온 반도체 처리, 칩 베이킹, 부품 테스트 및 패키징 절차에 적합합니다. 자동 생산 라인 및 고온 작업 환경에 잘 맞습니다.

칩 생산, 반도체 패키징, 전자 부품 가공 및 공장 내부 운송에 적용됩니다. 반도체 공장, 전자 제조 공장에서 널리 사용됩니다.
포장 및 배송/서비스
긁힘과 변형을 방지하기 위해 내부 보호층이 있는 표준 상자에 포장되어 있습니다. 대량 운송을 위해 안전하게 쌓여 있습니다.

해상, 항공 및 국제 특송 배송을 지원합니다. 제품이 양호한 상태로 도착하고 생산에 직접 사용할 수 있도록 보장합니다.
회사 소개:
Hiner-pack®은 2013년에 설립되었습니다. IC 패키징 및 테스트의 설계, R&D, 제조, 판매는 물론 반도체 웨이퍼 제조 프로세스를 자동화된 취급, 운반 및 운송에 통합하여 고객에게 턴키 서비스를 제공하는 하이테크 기업입니다.

우리를 선택하는 이유:

  • JEDEC/IC/와플 팩 트레이에 대한 풍부한 경험
  • 자체 금형 설계 능력
  • 빠른 프로토타입 개발
  • 엄격한 QC 과정
  • 글로벌 반도체 고객을 위한 안정적인 공급
