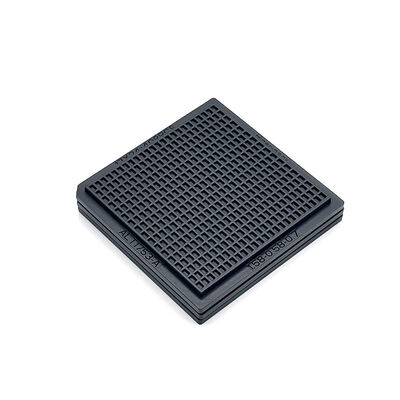

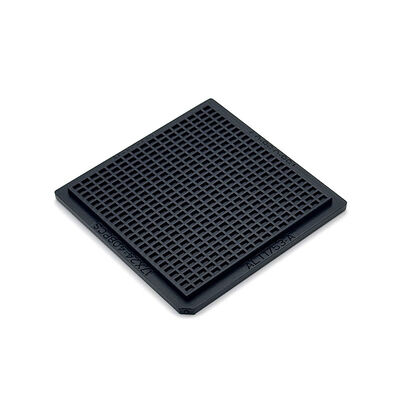

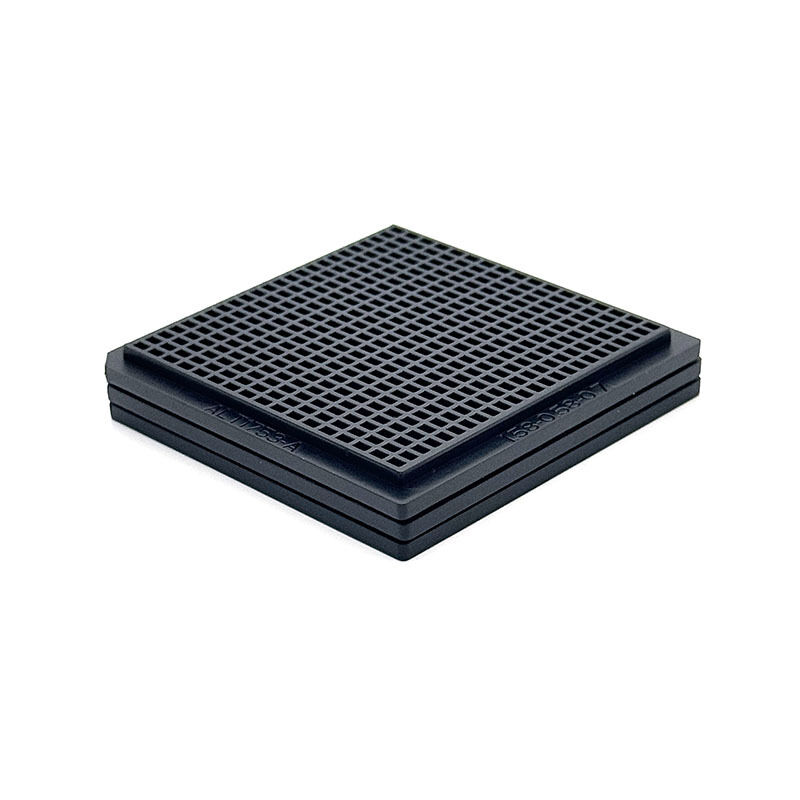

반도체 저장용 ESD 안전 웨플 팩 칩 트레이

반도체 저장용 ESD 안전 웨플 팩 칩 트레이

브랜드 이름: Hiner-pack
모델 번호: HN24194
모크: 500 PC
가격: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
지불 조건: 티/티
공급 능력: 2000pcs/일
자세한 정보
원래 장소:
중국
인증:
ROHS, ISO
트레이 중량:
다양함, 일반적으로 캐비티당 최대 500그램
색상:
검은색
품질 보증:
납품 보장, 신뢰할 수 있는 품질
윤곽선 크기:
50.7×50.7×4mm
공진기 크기:
1.58x0.85x0.7mm
인코텀즈:
EXW, FOB, CIF, DDU, DDP
금형 유형:
주입
재사용 가능:
접시 형태:
직사각형
청정 등급:
일반적이고 초음파 세척
IC 유형:
BGA,QFP,QFN,LGA,PGA
포장 레벨:
운송 패키지
뒤틀림:
변형 MAX 0.22mm
용량:
17x24=408개
포장 세부 사항:
판지, 팔레트
공급 능력:
2000pcs/일
강조하다:

ESD 안전 웨플 팩 칩 트레이

,

반도체 저장 웨플 트레이

,

칩을 위한 와플 패크 트레이

제품 설명
반도체 저장용 ESD 안전 웨플 팩 칩 트레이
섬세한 IC 칩을 단단히 껴안기 위해 정밀한 웨플 구조를 제공하여 취급 중에 움직임과 정전적 손상을 방지합니다.산업 환경에서 일관된 성능을 유지하기 위해 내구성 있는 반 정적 물질로 만들어졌습니다., 민감한 반도체 구성 요소에 대한 신뢰할 수있는 보호를 제공합니다.

자동 생산 라인 및 깨끗한 제조 작업 흐름과 원활하게 통합하여 칩 로딩, 전송 및 재고 관리 절차에서 안정적으로 수행합니다.다양한 반도체 제조 시나리오에 유연하게 적응, 효율적인 생산 및 물류 운영을 지원합니다.

독특한 칩 크기와 일치하도록 구멍 크기와 레이아웃의 완전한 사용자 정의를 지원합니다.포장 효율을 최적화하고 운송 및 저장 기간 동안 IC 칩을 보호하는 맞춤형 솔루션을 제공합니다..
주요 특징/혜택
  • 지속가능한 건축
  • 정밀 하구 배열
  • 지속가능한 건축
  • 보안 칩 보유
  • ESD 안전 보호
  • 이 공장은 ISO 인증을 받았고, 제품은 RoHS 표준을 준수합니다.
사양
브랜드 힌어 팩
모델 HN24194
색상 검은색
저항력 1.0×104 - 1.0×1011 Ω
오프라인 라인 크기 50.7×50.7×4mm
구멍 크기 1.58x0.85x0.7mm
행렬 QTY 17x24=408 PCS
워크페이지 최대 0.22mm
서비스 OEM, ODM를 받아
사용자 지정 Pocket 옵션 사용 가능
신청서
고 정밀 칩 처리, 부품 분류, 장치 테스트 및 소형 장치 조립에 적합합니다. 자동 생산 라인 및 정적 제어 작업장에서 잘 작동합니다.

공장 내부 운송, 완제품 저장 및 지역 간 물품 배달에 이상적입니다. 칩 제조, 포장 공장 및 전자 부품 공급업체에서 널리 사용됩니다.
맞춤형 서비스
와플 팩 칩 트레이에 대해 완전히 맞춤형 솔루션을 제공합니다. 다양한 칩 크기에 맞게 구멍 크기, 간격 및 레이아웃을 조정합니다.

강화 된 보호를 위해 내구성 있는 반 정적 물질을 활용합니다. 독특한 생산 및 포장 요구를 충족시키기 위해 프로토 타입 테스트 및 개인 디자인 지원을 제공합니다.
우리 에 관한 것:
Hiner-pack®는 2013년에 설립되었습니다. 그것은 디자인, R & D, 제조, IC 포장 및 테스트의 판매를 통합하는 첨단 기술 기업입니다.그리고 자동화 된 취급에서 반도체 웨이퍼 제조 프로세스, 운송 및 운송을 통해 고객들에게 턴키 서비스를 제공합니다.

우리 를 선택 하는 이유:

  • 풍부한 경험JEDEC / IC / 와플 패크 트레이
  • 내부 폼 디자인 능력
  • 빠른 프로토타입 개발
  • 엄격한 QC 과정
  • 전 세계 반도체 고객을 위한 안정적인 공급
