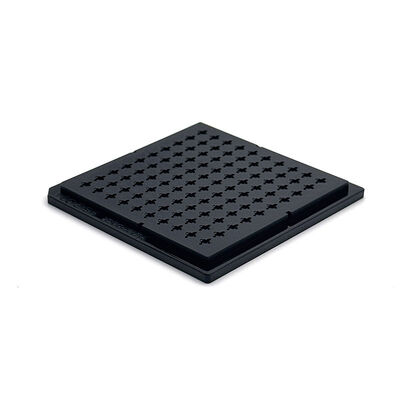

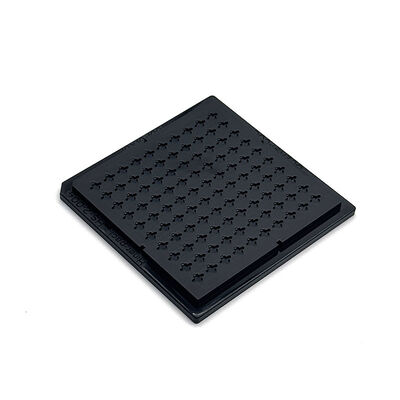

안전 반도체 저장을 위한 정밀 구멍을 가진 ESD 안전 재사용 IC 칩 트레이

안전 반도체 저장을 위한 정밀 구멍을 가진 ESD 안전 재사용 IC 칩 트레이

브랜드 이름: Hiner-pack
모델 번호: HN24187
모크: 1000
가격: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
지불 조건: 티/티
공급 능력: 2000pcs/일
자세한 정보
원래 장소:
중국
인증:
ROHS, ISO
트레이 중량:
다양함, 일반적으로 캐비티당 최대 500그램
색상:
검은색
품질 보증:
납품 보장, 신뢰할 수 있는 품질
윤곽선 크기:
50.8×50.8×4mm
공진기 크기:
1.57x0.98x0.41mm
인코텀즈:
EXW, FOB, CIF, DDU, DDP
금형 유형:
주입
재사용 가능:
접시 형태:
직사각형
청정 등급:
일반적이고 초음파 세척
IC 유형:
BGA,QFP,QFN,LGA,PGA
포장 레벨:
운송 패키지
뒤틀림:
변형 MAX 0.21mm
용량:
10x10=100개
포장 세부 사항:
판지, 팔레트
공급 능력:
2000pcs/일
강조하다:

ESD 안전 IC 칩 트레이

,

정밀 하위 웨이프 팩 트레이

,

재사용 가능한 반도체 트레이

제품 설명
반도체 저장용 안전 ESD-안전 IC 칩 트레이

섬세한 IC 칩을 단단히 고정하기 위해 정밀 하구 구조를 제공하여 취급 중에 이동 및 정전적 손상을 방지합니다.산업 환경에서 일관성 있는 성능을 위해 내구성 있는 재료로 만들어졌습니다.민감한 반도체 부품에 대한 신뢰할 수 있는 ESD 보호를 제공합니다. 안전한 칩 저장을위한 안전한 트레이를 찾고 있습니까?


자동 포장 라인 및 청정실 작업 흐름과 원활하게 통합합니다. 칩 로딩, 전송 및 재고 관리 절차에서 안정적으로 수행하십시오.다양한 반도체 제조 시나리오에 원활하게 적응.


특정 칩 크기와 일치하도록 완전히 사용자 정의 된 구멍 크기 및 레이아웃을 지원합니다. 깨끗한 생산 호환성을 우선 순위에 두십시오.포장 효율을 최적화하고 운송 도중 IC 칩을 보호하는 맞춤형 솔루션을 제공합니다..

주요 특징/혜택
  • 지속가능한 건축
  • 정밀 하구 배열
  • 지속가능한 건축
  • 섬세한 픽치 IC 구성 요소를 효율적으로 보호합니다.
  • ESD 안전 설계
  • 이 공장은 ISO 인증을 받았고, 제품은 RoHS 표준을 준수합니다.
사양
브랜드 힌어 팩
모델 HN24187
색상 검은색
저항력 1.0×104 - 1.0×1011 Ω
오프라인 라인 크기 50.8×50.8×4mm
구멍 크기 1.57x0.98x0.41mm
행렬 QTY 10x10=100 PCS
워크페이지 MAX 0.21mm
서비스 OEM, ODM를 받아
사용자 지정 Pocket 옵션 사용 가능
신청서
반도체 도어 부착, 장치 테스트, 청정실 조립 및 정밀 부품 키팅 작업을 지원합니다.그리고 ESD 제어 생산 라인.


또한 완성 된 IC 재고 저장, 공장 간 부품 운송 및 정전적 민감 장치의 국제 운송에 사용됩니다. 반도체 공장, OSAT,전 세계 전자 부품 유통업체.

맞춤형 서비스
ESD 안전 IC 와플 트레이에 대한 완전히 맞춤형 솔루션을 제공합니다. 다양한 도어 크기와 포장 요구 사항에 맞게 구멍 크기, 간격 및 레이아웃을 수정하십시오.

고성능 ESD 안전 물질을 활용하여 내구성을 향상시킵니다. 생산 및 배송 작업 흐름을 최적화하기 위해 프로토 타입 검증 및 개인 디자인 지원을 제공합니다.
우리 에 관한 것:
Hiner-pack®는 2013년에 설립되었습니다. 그것은 디자인, R & D, 제조, IC 포장 및 테스트의 판매를 통합하는 첨단 기술 기업입니다.그리고 자동화 된 취급에서 반도체 웨이퍼 제조 프로세스, 운송 및 운송을 통해 고객들에게 턴키 서비스를 제공합니다.

우리 를 선택 하는 이유:

  • 풍부한 경험JEDEC / IC / 와플 패크 트레이
  • 내부 폼 디자인 능력
  • 빠른 프로토타입 개발
  • 엄격한 QC 과정
  • 전 세계 반도체 고객을 위한 안정적인 공급
