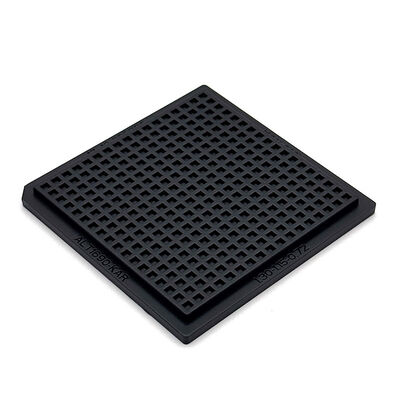

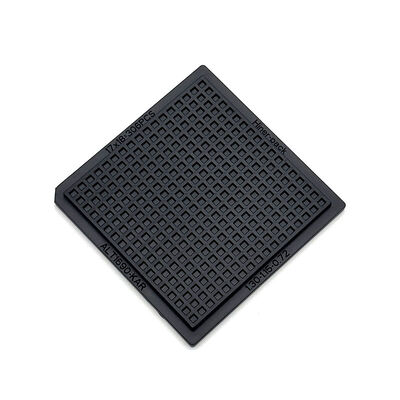

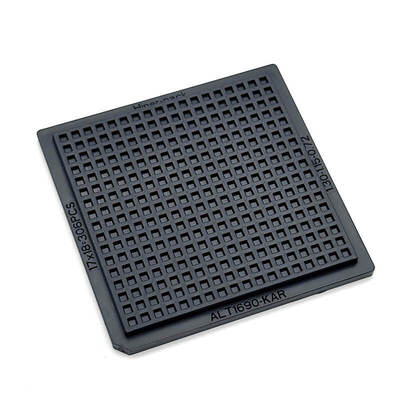

높은 온도 저항과 사용자 정의 할 수있는 구멍 크기의 IC 칩을위한 ESD 반 정적 웨플 팩 트레이

높은 온도 저항과 사용자 정의 할 수있는 구멍 크기의 IC 칩을위한 ESD 반 정적 웨플 팩 트레이

브랜드 이름: Hiner-pack
모델 번호: HN24175
모크: 1000
가격: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
지불 조건: 티/티
공급 능력: 2000pcs/일
자세한 정보
원래 장소:
중국
인증:
ROHS, ISO
트레이 중량:
다양함, 일반적으로 캐비티당 최대 500그램
색상:
검은색
품질 보증:
납품 보장, 신뢰할 수 있는 품질
윤곽선 크기:
50.7×50.7×7.4mm
공진기 크기:
1.30x1.15x0.72mm
인코텀즈:
EXW, FOB, CIF, DDU, DDP
금형 유형:
주입
재사용 가능:
예
접시 형태:
직사각형
청정 등급:
일반적이고 초음파 세척
IC 유형:
BGA,QFP,QFN,LGA,PGA
포장 레벨:
운송 패키지
뒤틀림:
변형 MAX 0.2mm
용량:
17x18=306개
포장 세부 사항:
판지, 팔레트
공급 능력:
2000pcs/일
강조하다:

ESD 반 정적 웨플 패크 트레이

,

반도체 IC 칩 트레이

,

전자제품용 와플팩 트레이

제품 설명
반도체 IC 칩용 ESD 반 정적 웨플 패크 트레이

이 트레이는 IC 칩에 대한 신뢰할 수 있는 ESD 보호를 제공합니다. 취급 중에 정적 손상 및 오염을 방지합니다. 그 크로스 슬롯 구조는 구성 요소를 안전하게 유지합니다.



반도체 테스트, 다이 분류 및 포장 프로세스에 적합합니다. 청정실 및 자동화 생산 환경에서 잘 작동합니다. 최대 125 ° C의 높은 온도에 견딜 수 있습니다.



IC 칩 매출, 저장 및 물류를 지원합니다. 사용자 정의 할 수있는 구멍 크기와 레이아웃을 제공합니다. 맞춤형 디자인은 다양한 반도체 포장 요구를 충족시킵니다.

주요 특징/혜택
  • 효율적인 ESD 반 정적 성능을 제공
  • 125°C의 높은 온도에 견딜 수 있습니다.
  • 안전한 IC 칩 저장소를 제공합니다.
  • 섬세한 픽치 IC 구성 요소를 효율적으로 보호합니다.
  • 완전히 사용자 정의 된 구멍 크기와 레이아웃 디자인을 지원합니다.
  • 이 공장은 ISO 인증을 받았고, 제품은 RoHS 표준을 준수합니다.
사양
브랜드 힌어 팩
모델 HN24175
색상 검은색
저항력 1.0×104 - 1.0×1011 Ω
오프라인 라인 크기 50.7×50.7×7.4mm
구멍 크기 1.30x1.15x0.72mm
행렬 QTY 17x18=306 PCS
워크페이지 MAX 0.2mm
서비스 OEM, ODM를 받아
사용자 지정 Pocket 옵션 사용 가능
신청서
반도체 캡슐화, IC 테스트, 다이 분류 및 웨이퍼 처리에 적용됩니다. 고 정밀 제조 및 청정실 작업에 적응합니다.



칩 내부 매출, 장기 저장 및 물류를 지원합니다. 다양한 통합 회로 처리 및 조립 요구 사항을 충족합니다.

포장 및 운송/ 서비스
맞춤형 크로스 슬롯 웨플 트레이 서비스는 제공됩니다. 특정 IC 모델에 대한 구멍 크기, 레이아웃 및 재료를 조정하십시오. 독특한 반도체 포장 요구 사항을 충족시키기 위해 독점적인 솔루션을 생성하십시오.
우리 에 관한 것:
Hiner-pack®는 2013년에 설립되었습니다. 그것은 디자인, R & D, 제조, IC 포장 및 테스트의 판매를 통합하는 첨단 기술 기업입니다.그리고 자동화 된 취급에서 반도체 웨이퍼 제조 프로세스, 운송 및 운송을 통해 고객들에게 턴키 서비스를 제공합니다.

우리 를 선택 하는 이유:

  • 풍부한 경험JEDEC / IC / 와플 패크 트레이
  • 내부 폼 디자인 능력
  • 빠른 프로토타입 개발
  • 엄격한 QC 과정
  • 전 세계 반도체 고객을 위한 안정적인 공급
