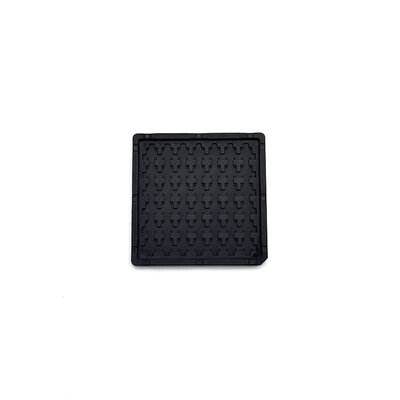

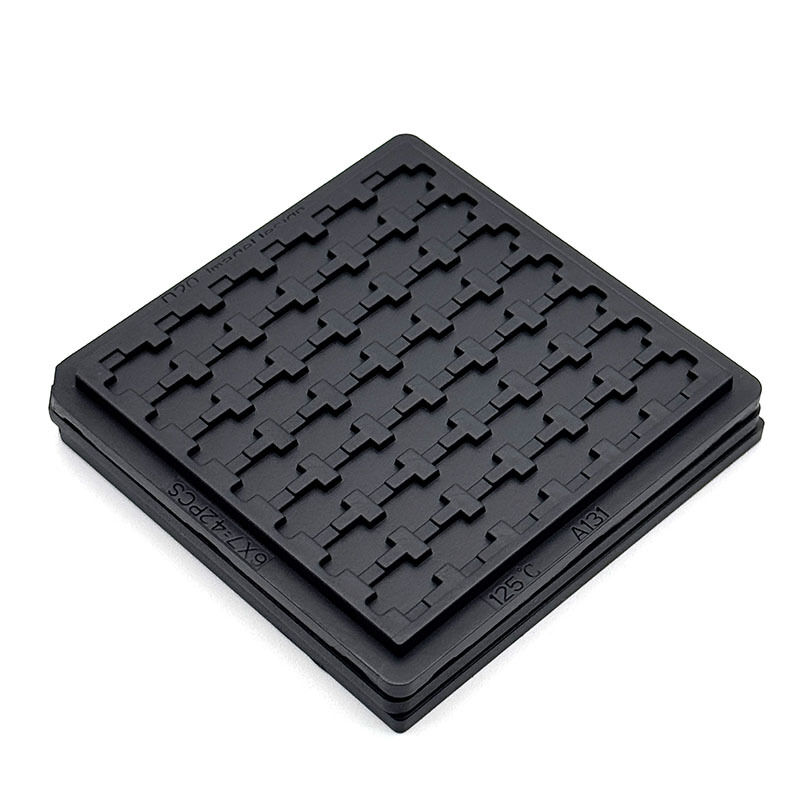

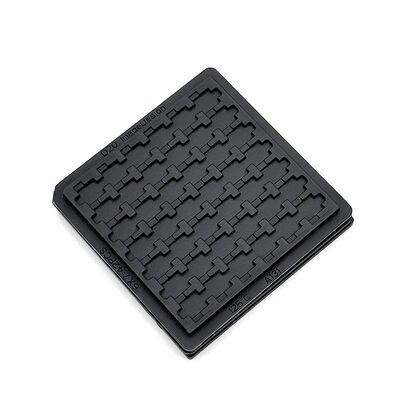

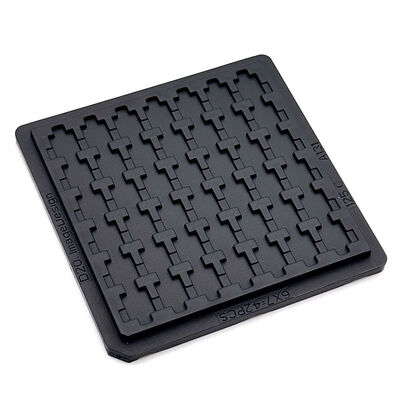

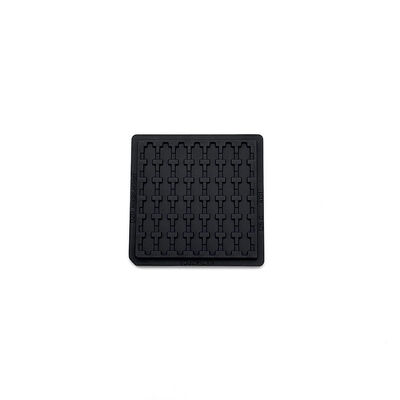

ESD 정전기 방지 반도체 와플 칩 트레이

ESD 정전기 방지 반도체 와플 칩 트레이

브랜드 이름: Hiner-pack
모델 번호: HN24171
모크: 500 PC
가격: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
지불 조건: 티/티
공급 능력: 2000pcs/일
자세한 정보
원래 장소:
중국
인증:
ROHS, ISO
트레이 중량:
다양함, 일반적으로 캐비티당 최대 500그램
색상:
검은색
품질 보증:
납품 보장, 신뢰할 수 있는 품질
윤곽선 크기:
50.8×50.8×3.94mm
공진기 크기:
4.64x4.22x0.755mm
인코텀즈:
EXW, FOB, CIF, DDU, DDP
금형 유형:
주입
재사용 가능:
접시 형태:
직사각형
청정 등급:
일반적이고 초음파 세척
IC 유형:
BGA,QFP,QFN,LGA,PGA
포장 레벨:
운송 패키지
뒤틀림:
변형 MAX 0.2mm
용량:
6x7=42개
포장 세부 사항:
판지, 팔레트
공급 능력:
2000pcs/일
제품 설명
ESD 정전기 방지 반도체 와플 칩 트레이

반도체 IC 칩에 안정적인 정전기 방지 기능을 제공합니다. 125°C 고온 작업 환경을 견딥니다. 정밀한 십자형 와플 구조를 채택하여 칩을 단단히 고정하고 충돌 손상을 방지합니다. 엄격한 전자 패키징 산업 표준을 충족합니다. 전자 제조를 위한 안정적인 칩 보관 솔루션이 필요하십니까?


반도체 패키징 테스트 링크에 적용됩니다. IC 다이 분류, 웨이퍼 패키징 및 칩 운송 보관 시나리오에 사용됩니다. 집적 회로 부품 처리 및 전자 공장 생산 라인에 완벽하게 맞습니다.


전자 부품 회전 및 진공 포장 응용 프로그램을 지원합니다. 전체 맞춤형 와플 구조, 캐비티 크기 및 재료 수정 서비스를 제공합니다. 다양한 칩 모델 및 고객 요구 사항에 따라 개인화된 트레이 설계를 실현합니다. 귀하의 전용 반도체 패키징 보관 파트너가 되겠습니다.

주요 특징/이점
  • 효과적인 ESD 정전기 방지 성능 제공
  • 최대 125°C의 안정적인 고온 내성
  • 섬세한 미세 피치 IC에 적합
  • 섬세한 미세 피치 IC 부품을 효율적으로 보호
  • 완전 맞춤형 캐비티 크기 및 레이아웃 디자인 지원
  • 공장은 ISO 인증을 받았으며 제품은 RoHS 표준을 준수합니다.
사양
브랜드 Hiner-pack
모델 HN24171
색상 검정
저항 1.0×10⁴ - 1.0×10¹¹ Ω
외곽선 크기 50.8×50.8×3.94 mm
캐비티 크기 4.64x4.22x0.755 mm
매트릭스 수량 6x7=42 개
최대 0.2mm
서비스 OEM, ODM 수락
맞춤형 포켓 옵션 사용 가능
응용 분야
반도체 패키징, IC 칩 테스트 및 다이 분류 공정에 적용됩니다. 웨이퍼 처리 및 전자 부품 패키징 생산 링크에 완벽하게 맞습니다.


칩 회전 보관, 진공 포장 및 운송 시나리오에 사용됩니다. 다양한 집적 회로 제조 및 전자 조립 산업에 적응합니다.

포장 및 배송/서비스
내부 와플 트레이를 보호하기 위해 안전한 압력 방지 외부 포장을 채택합니다. 장거리 운송을 위한 충격 방지 및 방진 포장을 제공합니다. 주문 수량에 따라 맞춤형 포장 사양을 지원합니다. 물류 중 무결한 트레이 배송 및 안정적인 정전기 방지 성능을 보장합니다.
회사 소개:
Hiner-pack®은 2013년에 설립되었습니다. IC 패키징 및 테스트, 그리고 반도체 웨이퍼 제조 공정의 설계, R&D, 제조, 판매를 통합하는 첨단 기술 기업으로, 자동화된 취급, 운반 및 운송을 통해 고객에게 턴키 서비스를 제공합니다.

왜 우리를 선택해야 하는가:

  • 풍부한 경험JEDEC / IC / 와플 팩 트레이
  • 사내 금형 설계 능력
  • 빠른 프로토타입 개발
  • 엄격한 QC 프로세스
  • 글로벌 반도체 고객을 위한 안정적인 공급
