고 정밀 JEDEC 트레이

고 정밀 JEDEC 트레이

브랜드 이름: Hiner-pack
모델 번호: HN24239
모크: 500 PC
가격: $1.35~$2.38(Prices Are Determined According To Different Incoterms And Quantities)
지불 조건: 티/티
공급 능력: 2000pcs/일
자세한 정보
원래 장소:
중국
인증:
ROHS, ISO
트레이 중량:
다양함, 일반적으로 캐비티당 최대 500그램
색상:
일반적으로 ESD 보호를 위해 검은색 또는 어두운 회색
품질 보증:
납품 보장, 신뢰할 수 있는 품질
공진기 크기:
14x22x1.96mm
인코텀즈:
EXW, FOB, CIF, DDU, DDP
금형 유형:
주입
재사용 가능:
접시 형태:
직사각형
청정 등급:
일반적이고 초음파 세척
IC 유형:
BGA,QFP,QFN,LGA,PGA
포장 레벨:
운송 패키지
평탄:
0.76mm 미만
용량:
6x11=66개
포장 세부 사항:
판지, 팔레트
공급 능력:
2000pcs/일
강조하다:

ESD 안전 JEDEC IC 트레이

,

Fine Pitch IC 보관 트레이

,

자동화 호환 JEDEC 트레이

제품 설명

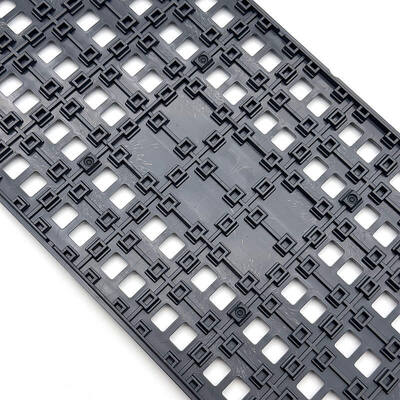

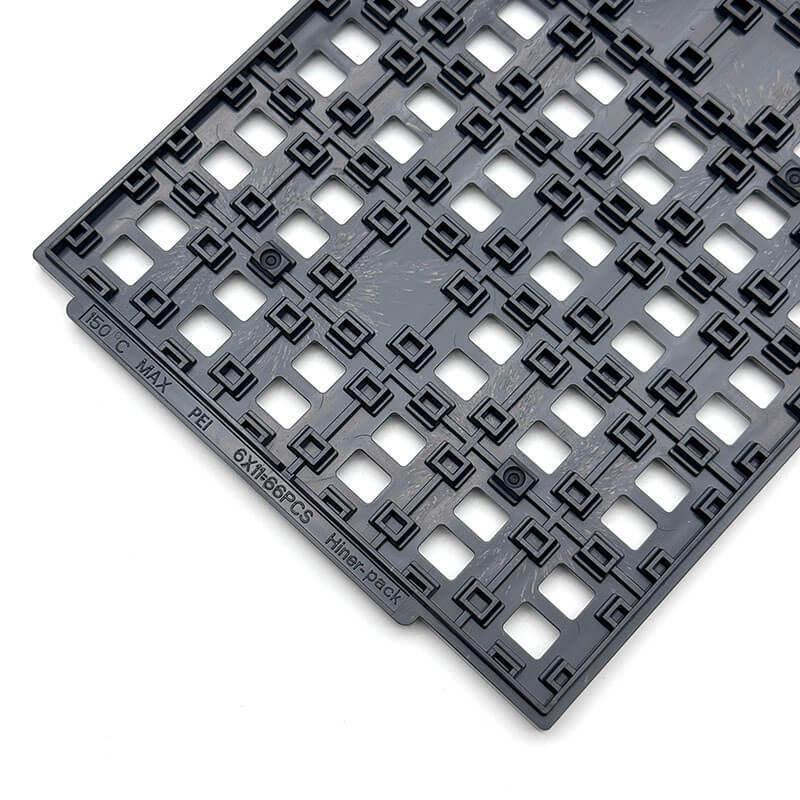

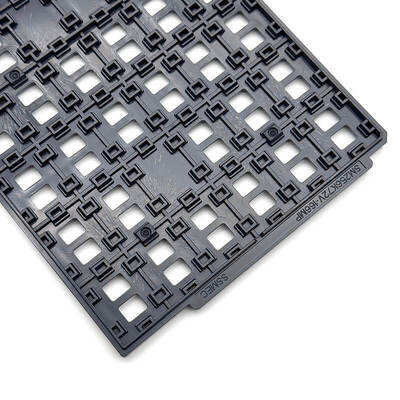

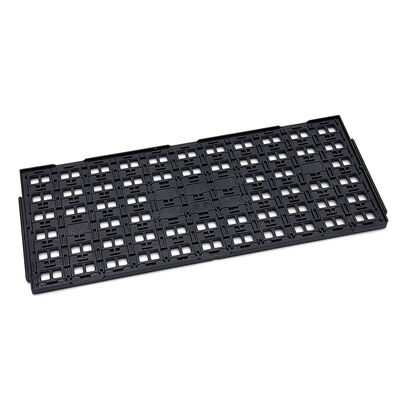

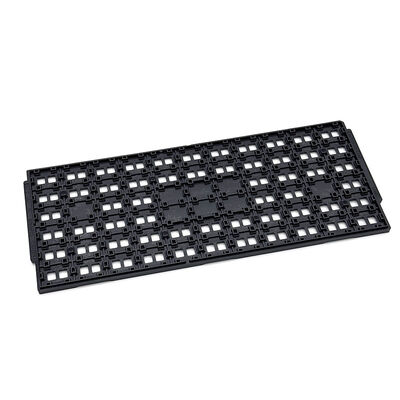

고정밀 JEDEC 트레이 (Fine Pitch IC용)

민감한 Fine Pitch IC를 위한 안정적인 캐리어가 필요하십니까? 당사의 JEDEC 트레이는 반도체 제조에서 최대의 보호와 성능을 위해 설계되었습니다.


IC에 정밀한 위치 지정이 필요하거나 비표준 치수를 가진 경우, 부품에 맞춰 완전히 맞춤 제작된 JEDEC 트레이를 권장합니다. 당사의 맞춤형 포켓 디자인은 원활한 자동 픽앤플레이스를 위해 캐비티 간격을 최적화하고, 트레이당 저장 용량을 최대화하며, Fine Pitch IC가 생산 과정 전체에서 안전하게 고정되도록 보장합니다. 이 솔루션은 민감한 반도체를 보호할 뿐만 아니라 비용 효율적이고 고정밀 제조로 포장 요구 사항을 충족합니다.


JEDEC 트레이는 Fine Pitch IC, 반도체 및 전자 부품을 위한 중요한 캐리어로, 자동 처리, 검사, 운송 및 장기 보관에 사용됩니다. 따라서 당사 트레이의 모든 포켓은 특정 IC의 정확한 치수에 맞게 정밀하게 가공됩니다. ESD 안전 재질과 엄격한 평탄도 제어는 정전기 보호 및 안정적인 위치 지정을 보장하여 고정밀 반도체 응용 분야에 이상적인 포장 솔루션으로 맞춤 제작을 가능하게 합니다.

주요 특징/이점
  • 고정밀 캐비티Fine Pitch IC (0.5mm 이하)용
  • ESD 안전표면 저항 1E4~1E11 옴
  • 호환 가능자동화 처리 시스템
  • 완전맞춤형 포켓
  • 내구성 있는 재질긴 수명 주기
사양
브랜드 Hiner-pack
모델  HN24239
재질  ABS
패키지 유형 JEDEC
색상 검정
저항 1.0x10⁴ - 1.0x10¹¹ 옴
외곽선 크기 322.6x135.9x7.62 mm
캐비티 크기 14x22x1.96 mm
매트릭스 수량 6x11=66개
최대 0.76mm
서비스 OEM, ODM 수락
맞춤형 포켓 옵션 사용 가능
응용 분야
JEDEC 트레이는 광범위하게 사용됩니다제조 및 운송 중 IC 보호, 특히 ESD에 민감한 장치
  • Fine Pitch IC 포장 (QFN, BGA, CSP)
  • 자동 픽앤플레이스 시스템
  • 반도체 검사 및 테스트
  • IC 물류 및 보관
포장 및 배송/서비스
당사의 고정밀 JEDEC 트레이는 내구성이 뛰어나고 ESD 안전한 정전기 방지 재질로 포장되며, 안전한 상호 연결 스태킹 디자인과 충격 흡수 쿠셔닝 인서트를 갖추고 있어 운송 및 보관 중 물리적 손상, 정전기 방전 및 오염으로부터 최대의 보호를 보장합니다.

모든 배송은 완전히 추적되며 신뢰할 수 있는 글로벌 물류 운송업체가 처리하여 귀하의 시설로 안정적이고 정시에 전 세계 배송을 보장합니다. 긴급 생산 요구 사항을 충족하기 위해 신속 배송을 포함한 유연한 배송 옵션을 제공하며, 국제 주문의 통관을 간소화하기 위한 포괄적인 배송 서류를 제공합니다.
회사 소개:
Hiner-pack®은 2013년에 설립되었습니다. IC 포장 및 테스트의 설계, R&D, 제조, 판매뿐만 아니라 자동화된 처리, 운반 및 운송에서 반도체 웨이퍼 제조 공정을 통합하여 고객에게 턴키 서비스를 제공하는 하이테크 기업입니다.

왜 우리를 선택해야 하는가:

  • 풍부한 경험JEDEC / IC / 와플 팩 트레이
  • 사내 금형 설계 능력
  • 빠른 프로토타입 개발
  • 엄격한 QC 프로세스
  • 글로벌 반도체 고객을 위한 안정적인 공급
