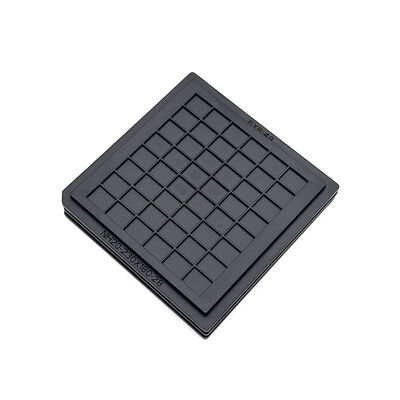

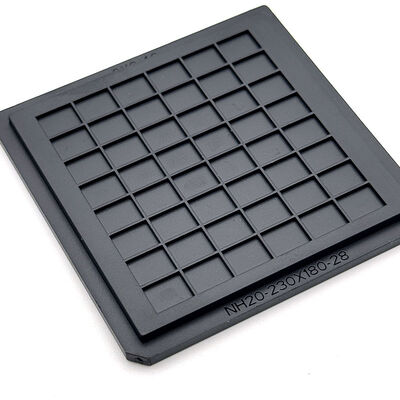

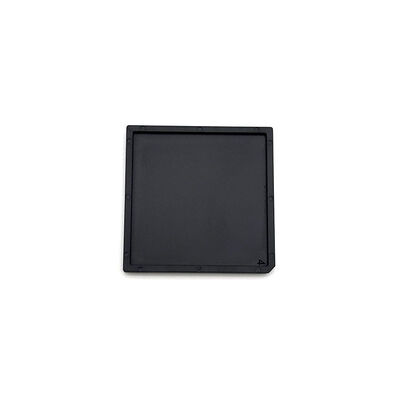

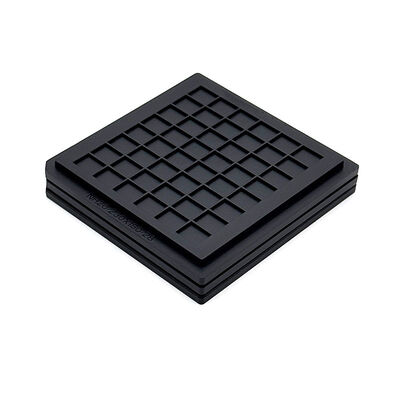

영구 정전기 방지 2인치 와플 팩 칩 트레이 (R&D 프로토타이핑 및 배치 조립용)

영구 정전기 방지 2인치 와플 팩 칩 트레이 (R&D 프로토타이핑 및 배치 조립용)

브랜드 이름: Hiner-pack
모델 번호: HN24080
모크: 500
가격: TBC
지불 조건: 100% Prepayment
공급 능력: 2000PCS/Day
자세한 정보
원래 장소:
중국 선전
인증:
ISO 9001 ROHS SGS
재료:
ABS
성형방법:
사출 성형
뒤틀림:
최대 0.2mm
색상:
검은색
인코텀즈:
EXW, FOB, CIF, DDU, DDP
재산:
ESD
치수:
50.7x50.7x4mm
Packaging Details:
500 Pcs/carton(According To Actual Packing)
Supply Ability:
2000PCS/Day
제품 설명
영구 반 정적 2 인치 웨플 팩 칩 트레이 연구 개발 프로토타입 제작 및 팩 조립
웨플팩은 연구 개발 연구소, 엔지니어링 라인,초기 비용과 빠른 배포가 우선시되는 대량 프로토타입 조립마이크로 일렉트로닉에 필요한 높은 품질과 정밀성을 유지하면서, 이 트레이는 널리 인정되는 2x2 인치 형식에 초점을 맞추고, 이는 작고 민감한 부품에 편리합니다.그것은 고품질의, 영구 항 정적 ABS 물질. This material provides essential ESD protection required for safely handling bare die and chip-scale packages (CSPs) without the higher cost associated with specialized bakeable or carbon-fiber reinforced materials, 그것은 훌륭한 출입점 솔루션입니다.
주요 특징/혜택
  • 영구 반 정적 ABS 물질

  • 이상적인 2x2 인치 컴팩트 크기

  • 빠른 회수 사용자 정의
  • 겹쳐질 수 있고 안전한 취급
  • 정밀 튀김
사양
브랜드 힌어 팩
모델 HN24080
소재 ABS
트레이 타입 2인치 와플 팩
색상 검은색
저항력 1.0×104 - 1.0×1011 Ω
오프라인 라인 크기 50.7x50.7x4mm
구멍 크기 5.84x4.57x0.72mm
행렬 QTY 6x8=48PCS
워크페이지 MAX 0.2mm
서비스 OEM, ODM를 받아
인증서 RoHS, ISO
신청서
이 와플 팩은 주로 부품 라이프 사이클의 초기 단계와 저용량 공정에서 사용됩니다.새로운 반도체 또는 광학적 설계의 소량의 관리 및 테스트를 위해 안전하고 조직적인 방법을 제공하는 것■ 프로토타입 조립 및 엔지니어링 런, 완전 생산 스케일링 전에 제한된 부품 팩의 신속하고 안전한 처리; 수동 다이 분류 및 검사,트레이의 콤팩트한 크기와 안정적인 주머니가 수동 조작과 시각적 품질 검사를 용이하게 하는 경우; 그리고 내부 부품 전송, 시설 내의 다른 작업장 사이의 부품 이동을 위해 저렴한, 안전한 운반기를 제공합니다.왜냐하면 많은 현존하는 프로세스가 이미 웨플 팩 형식을 사용하기 때문입니다., 이 트레이는 새로운 구성 요소가 기존 워크플로로로 이동하기 위해 쉽고 낮은 위험의 입구점을 제공하며, 전환을 원활하고 예산 친화적으로 만듭니다.
사용자 정의
연구 개발에 초점을 맞춘 트레이에 대한 사용자 정의는 기능성과 최소 일회성 비용 (NRE) 을 강조합니다. 표준 재료는 Antistatic ABS이지만 다음과 같은 사용자 정의를 제공합니다.프로토타입 부품의 터미널 패드 또는 렌즈와 같은 중요한 기능을 보호하기 위해 맞춤형 특수 포켓 기하학; 다양한 구성 요소 개정 또는 테스트 롯을 시각적으로 구별하기 위해 다른 항 정적 樹脂을 사용하여 컬러 코딩;완전히 새로운 사용자 지정 기하학에 대한 NRE 요금을 줄이기 위해 최적화 된 단순화된 폼 디자인우리는 또한 초기 단계, 반 자동 픽 앤 플레이스 테스트를 수용하기 위해 클리어런스 절단이나 톱니 벽과 같은 기본적인 정렬 기능을 통합 할 수 있습니다.우리의 전문 지식은 우리가 솔루션을 과잉 엔지니어링하지 않고 사용자 정의 크기의 주머니와 특정 기능을 제공할 수 있습니다, 소량 요구 사항에 대한 속도와 비용 효율성에 초점을 맞추고 있습니다.
우리 에 관한 것:
Hiner-pack®는 2013년에 설립되었습니다. 그것은 디자인, R & D, 제조, IC 포장 및 테스트의 판매를 통합하는 첨단 기술 기업입니다.그리고 자동화 된 취급에서 반도체 웨이퍼 제조 프로세스, 운송 및 운송을 통해 고객들에게 턴키 서비스를 제공합니다.

우리 를 선택 하는 이유:

  • JEDEC & IC 트레이의 공장 직접 제조자
  • JEDEC를 준수하고 자동화 호환 가능한 설계
  • OEM 및 ODM 사용자 정의 지원
  • 일관성 있는 품질과 안정적인 공급
  • 글로벌 반도체 고객들의 신뢰
