| 브랜드 이름: | Hiner-pack |
| 모델 번호: | HN24145 |
| 모크: | 1000 |
| 가격: | $1.5~$6(Prices Are Determined According To Different Incoterms And Quantities） |
| 지불 조건: | 100% Prepayment |
| 공급 능력: | 2000PCS/Day |

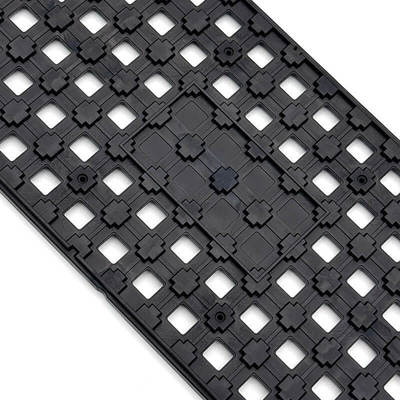

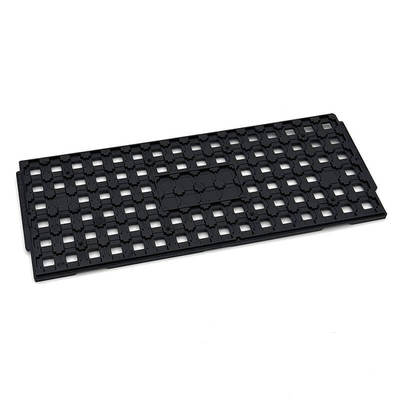

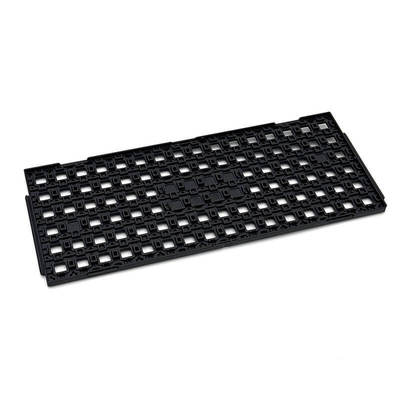

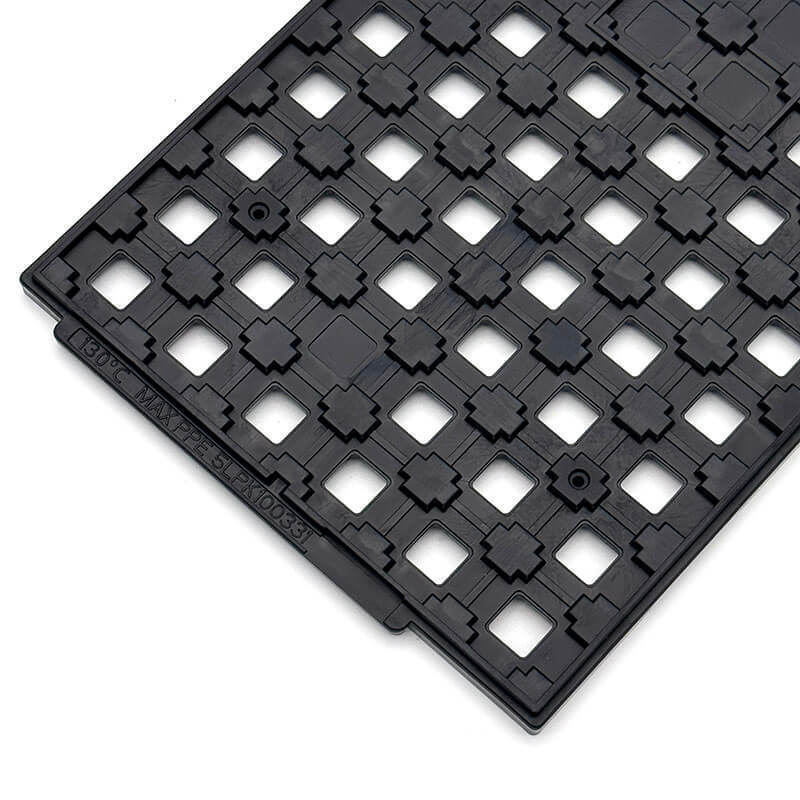

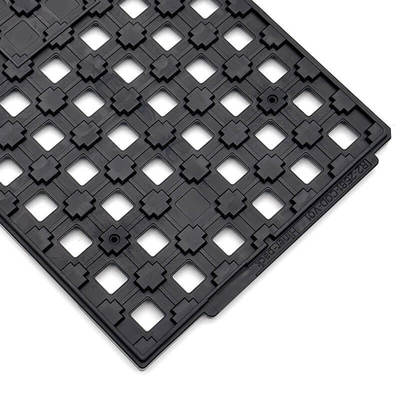

JEDEC 표준 ESD 자동 IC 처리용 안전 매트릭스 트레이
JEDEC 표준 매트릭스 트레이는 마이크로 전자 산업에서 중요한 기준을 나타냅니다. 통합 회로 (IC) 의 안전한 취급, 운송 및 저장에 대한 사양을 설정합니다.모듈이 표준화 된 운반기는 고정 위치 주머니에 자리 잡은 구성 요소의 정확한 배열로 인해 일반적으로 "매트릭스"트레이로 불립니다.행과 열에 의해 정의모든 JEDEC 표준 트레이의 특징은 12.7 x 5.35 인치 (322.6 x 136mm) 의 전 세계적으로 균일한 윤곽 크기입니다.이 흔들리지 않는 차원 일관성은 전 세계 자동화 장비 운영에 대한 보편적인 언어를 만듭니다..
JEDEC 트레이는 대용량 자동화 및 부품 안전에 최적화된 수많은 엔지니어링 기능을 통합합니다. 가장 중요한 이점은 산업 표준 인지도입니다.전 세계 장비와 액세서리에 대한 즉각적인 접근이 보장됩니다., 이는 장비 설계의 위험을 크게 줄이고 개발 시간을 가속화하며 전체 비용을 낮추고 있습니다.트레이의 중앙 지역은 진공 픽업 도구를 통해 자동 처리 위해 특별히 구상 된 평면 세포를 갖추고 있습니다., 신뢰성 있는 부품 전송을 보장 합니다. 기계적 정렬을 위해, 명확한 스칼로프 특징 (스칼로프 특징) 은 한 쪽으로 조각됩니다.사용 중에 정확한 방향성을 기계적으로 고정하기 위해 위치 핀을 사용할 수 있습니다.중요한 시각 보조는 매트릭스 내의 구성 요소의 핀 1 방향에 대한 명확한 시각 지표를 제공하는 한 코너에 위치한 45도 샴퍼입니다.
| 브랜드 | 힌어 팩 |
| 모델 | HN24145 |
| 소재 | PPE |
| 패키지 종류 | IC 부품 |
| 색상 | 검은색 |
| 저항력 | 1.0x10e4-1.0x10e11Ω |
| 오프라인 라인 크기 | 322.6x135.9x7.62mm |
| 구멍 크기 | 13*13*2.11mm |
| 행렬 QTY | 6*16=96PCS |
| 평면성 | MAX 0.76mm |
| 서비스 | OEM, ODM를 받아 |
| 인증서 | RoHS, IOS |
1자동 테스트 및 조립: 자동 테스트 및 조립 프로세스에서 가장 집중적으로 사용됩니다. 부품은 구멍 (PGA, DIP) 에서 표면 장착 (QFP,BGA) 및 납 없는 장치 (LGA), QFN) 는 정밀하고 기계가 읽을 수 있는 행렬 형식으로 픽 앤 플라스 기계에 표시됩니다.
2글로벌 운송 및 안전한 저장: 쌓인 JEDEC 트레이에 부품을 로드하면 저장 및 글로벌 물류에 쉽고 효율적이며 높은 보호 솔루션을 제공합니다.겹치기 특징은 본질적으로 각각의 연속 트레이가 그 아래에 있는 하나의 보호 덮개로 작용하도록 허용.
3프로세스 호환성: 트레이는 다양한 제조 단계를 통해 구성 요소를 운반하는 역할을하며, 이는 베이킹과 같은 고온 프로세스를 포함 할 수 있습니다.140°C까지의 중간 온도 트레이) 또는 청소 프로세스.
4컴포넌트 호환성: 전통적인 IC (QFP, BGA, TSOP, PGA 등과 같이) 외에도 JEDEC 트레이는 커넥터, PCB, MEMS, 렌즈,시계 부품, 심지어 합성 돌도 표준화 된 자동화 장비를 활용합니다.
