주입 JEDEC 트레이 사용자 정의 하위 디자인과 함께 IC 포장 및 운송

주입 JEDEC 트레이 사용자 정의 하위 디자인과 함께 IC 포장 및 운송

브랜드 이름: Hiner-pack
모델 번호: HN24078
모크: 500
가격: $1.35~$2.38 (Prices Are Determined According To Different Incoterms And Quantities)
지불 조건: 100% Prepayment
공급 능력: 2000PCS/Day
자세한 정보
원래 장소:
첸젠 중국
인증:
ISO9001, SGS, ROHS
내구성:
그래요
온도:
80°C~180°C
가공:
주입
표면 저항:
1.0x10E4~1.0x10E11Ω
색상:
검은 색, 빨간색, 노란색, 녹색, 흰색 등
재사용할 수 있습니다:
그래요
접시 형태:
직사각형
서비스:
OEM, ODM를 받아
Packaging Details:
80~100pcs/carton
Supply Ability:
2000PCS/Day
강조하다:

맞춤형 캐비티 디자인 JEDEC 트레이

,

사출 JEDEC 트레이

,

IC 패키징 JEDEC 트레이

제품 설명

IC 패키징 및 배송을 위한 맞춤형 캐비티 디자인의 JEDEC 트레이 주입

기존 공정에 통합되는 패키징이 필요하십니까? 당사의 JEDEC 트레이는 자동화 준비가 완료되었으며 워크플로우에 맞게 맞춤 제작되었습니다.


이 JEDEC 매트릭스 트레이는 반도체 및 전자 제품 제조 환경에서 안정적인 성능을 제공하도록 특별히 설계되었습니다. 내구성이 뛰어나고 정전기 방지 소재로 제작되어 민감한 부품을 안전하게 보호하는 동시에 자동화된 취급 및 보관 절차 중에 정확한 위치 지정을 보장합니다.

트레이의 표준화된 디자인은 트레이 피더, 로봇 팔 및 검사 시스템과의 원활한 통합을 가능하게 하여 생산 공정 전반에 걸쳐 원활한 운영을 지원합니다. 견고한 구조와 자동화 친화적인 기하학적 구조를 갖춘 이 트레이는 초기 로딩 시점부터 최종 패키징 단계까지 공정 안정성에 기여합니다.

특징:

JEDEC 표준 호환성: 전 세계 생산 라인에서 업계 표준 자동화 및 취급 시스템과 원활하게 작동합니다.

영구적인 ESD 보호: 전도성 폴리머는 민감한 마이크로 전자 제품에 일관된 정전기 방전 보호 기능을 제공합니다.

정확한 부품 정렬: 균일한 포켓 디자인과 정의된 가장자리는 운송 중 부품 방향과 위치를 유지하는 데 도움이 됩니다.

자동화 준비 요소: 방향 마커, 픽업 구역 및 기계적 인덱싱 기능은 로봇 및 기계 도구와의 통합을 지원합니다.

안정적인 적층 인터페이스: 트레이 가장자리가 서로 맞물려 안전하고 안정적인 수직 적층을 제공하여 보관 또는 배송 중 트레이 이동을 줄입니다.

작동 내구성:  기계적 이송 및 온도 제어 공정 노출을 포함하여 여러 번의 취급 사이클을 견딜 수 있도록 제작되었습니다.

기술 파라미터:

브랜드 Hiner-pack 외형선 크기 322.6*135.9*7.62mm
모델 HN24078 캐비티 크기 5*5*0.8mm
패키지 유형 IC 부품 매트릭스 수량 11*26=286PCS
재료 MPPO 평탄도 최대 0.76mm
색상 검정색 서비스 OEM, ODM 허용
저항 1.0x10e4-1.0x10e11Ω 인증서 RoHS

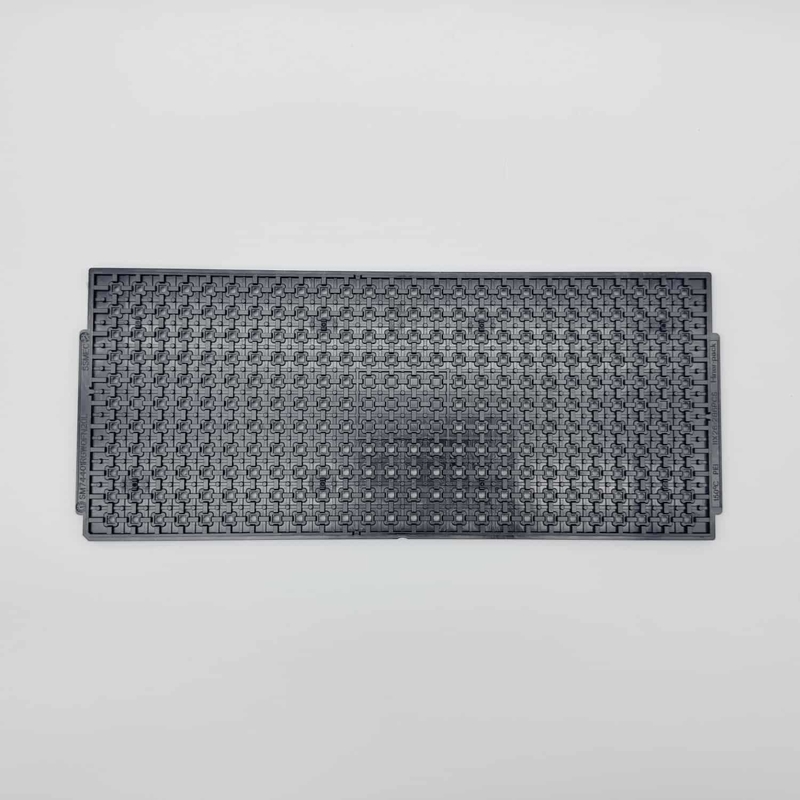

주입 JEDEC 트레이 사용자 정의 하위 디자인과 함께 IC 포장 및 운송 0

응용 분야:

이 트레이는 다용도로 전자 제품 제조의 다양한 단계에서 활용됩니다. IC 패키징, 테스트 및 번인 사이클, SMT 조립 및 모듈 검사에 사용할 수 있습니다. 트레이는 다양한 공정 단계를 거쳐 부품의 정리되고 안전한 운송 및 보관을 지원합니다.

진공 기반 취급 시스템 및 트레이 엘리베이터와의 호환성을 통해 인라인 및 배치 워크플로우 모두에 적합한 옵션입니다. 이는 효율성과 부품 보호에 중점을 둔 시설에 특히 유용합니다.

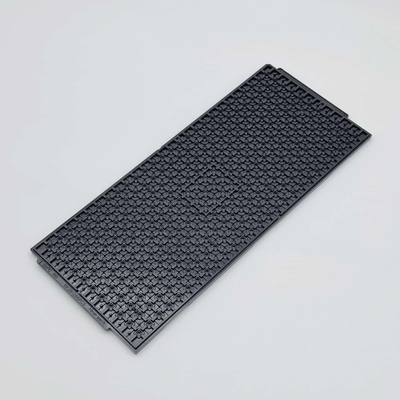

주입 JEDEC 트레이 사용자 정의 하위 디자인과 함께 IC 포장 및 운송 1

맞춤화:

유연한 맞춤화 옵션을 통해 고유한 워크플로우 및 부품 요구 사항을 충족할 수 있습니다.

  • 포켓 프로파일 조정: 다양한 부품 크기, 모양 및 취약성 수준에 맞게 셀 깊이, 모양 및 레이아웃을 조정합니다.

  • 재료 색상 변형: 라인 제어를 단순화하거나 제품 유형을 구별하기 위해 여러 정전기 방지 색상 중에서 선택합니다.

  • 내장형 성형 식별자: 내구성이 뛰어난 추적성을 위해 추적 코드, 로트 번호 또는 브랜딩을 트레이 몰드에 직접 통합합니다.

  • 도구 인터페이스 적용: 독점 로봇 시스템 또는 맞춤형 컨베이어와 정렬하기 위해 가장자리 기능 또는 로케이터 디자인을 추가합니다.
