| 브랜드 이름: | Hiner-pack |
| 모델 번호: | JEDEC TRAY SERIES |
| 모크: | 1000 |
| 가격: | $1.5~$6(Prices Are Determined According To Different Incoterms And Quantities） |
| 지불 조건: | T/T |
| 공급 능력: | 2000PCS/Day |
모든 JEDEC 매트릭스 트레이의 윤곽 크기는 12.7 x 5.35 인치 (322.6 x 136mm) 이다. 0.25 인치 (6.35mm) 두께의 낮은 프로필 트레이는 BGA와 같은 모든 표준 부품의 90%를 수용합니다.,CSP, QFP, TQFP, QFN, TSOP 및 SOIC. 높은 프로파일 0.40 인치 (10.16mm) 버전은 PLCC, CERQUAD, PGA (Pin Grid Arrays), 모듈 및 어셈블리와 같은 두꺼운 (높은) 구성 요소를 보유 할 수 있습니다.
JEDEC 트레이의 디자인에는 많은 고민이 있었다. 트레이는 진공 픽업 도구에 의해 자동 전달을 허용하기 위해 중앙 영역에 평면 세포를 구성했다.사용 도중 기계적 으로 올바른 방향 을 고정 시키기 위해 핀 을 사용할 수 있게 하기 위해, 트레이 의 한 면 에 껍데기 모양 의 특징 이 조각 되어 있다한 모서리에 45도 램퍼가 트레이에 장착된 구성 요소의 핀 1 방향의 시각적 지표를 제공합니다.

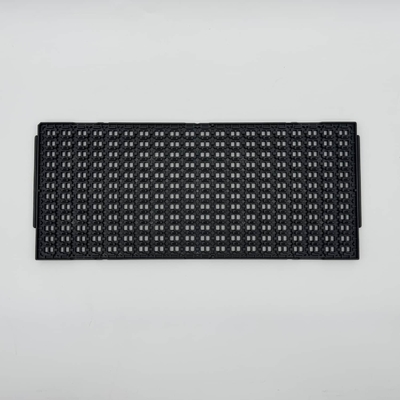

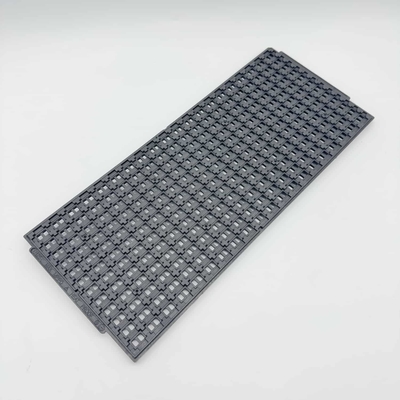

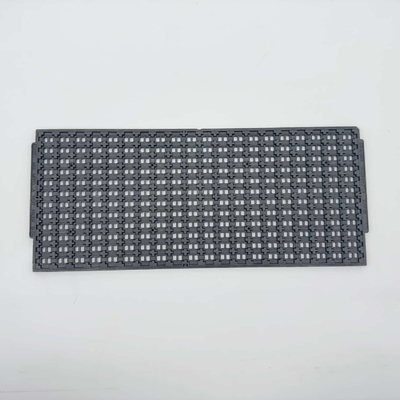

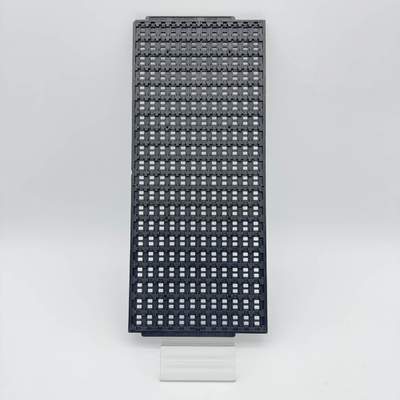

| 브랜드 | 힌어 팩 | 오프라인 라인 크기 | 322.6*135.9*7.62mm |
| 모델 | HN24037 | 구멍 크기 | 11*7*1.3mm |
| 패키지 종류 | IC 부품 | 행렬 QTY | 12*20=240PCS |
| 소재 | MPPO | 평면성 | MAX 0.76mm |
| 색상 | 검은색 | 서비스 | OEM,ODM를 받아 |
| 저항력 | 1.0x10e4-1.0x10e11Ω | 인증서 | ROHS |
• 포장용품의 핵심은 트레이가 단순히 컨테이너라는 것입니다. JEDEC 트레이의 윤곽에는 겹치기 기능이 포함되어 있으며, 각각의 연속 트레이가 아래 트레이의 덮개가 됩니다.
• 운송 및 저장 겹쳐진 JEDEC 트레이에 부착 된 부품은 방 또는 전 세계로 저장하거나 운송하기가 쉽습니다. JEDEC 트레이는 또한 프로세스 보트,다양한 공정 도구와 장비를 통해 그들의 내용을 운송.
• 보호 ∙ JEDEC 트레이는 장착된 부품을 기계적 손상으로부터 보호합니다.대부분의 JEDEC 트레이는 전기 정전 충전 (ESD) 손상으로부터 전기 보호를 제공하는 재료를 사용하여 제조됩니다.
• 표준화 JEDEC IC 매트릭스 트레이는 대부분의 반도체 및 PC 보드 제조 장비와 호환성을 제공합니다.JEDEC 트레이에 대한 지원 제품은 광범위하고 세계적으로여기에는 유선 상자, 보호 덮개, 유지 스트랩, 모듈식 피더 및 산업 지식의 풍부함이 포함됩니다.
