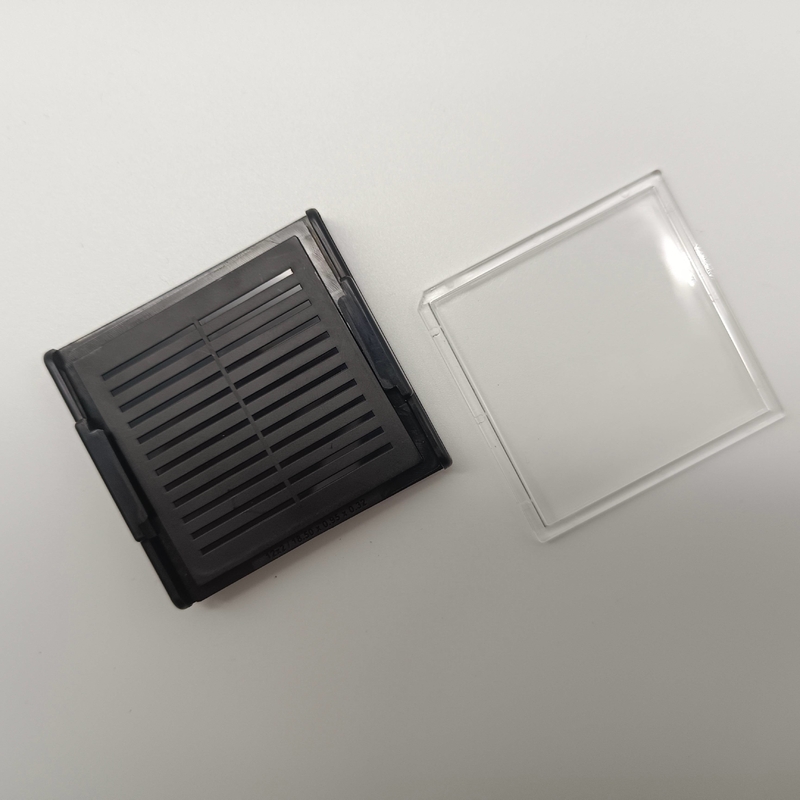

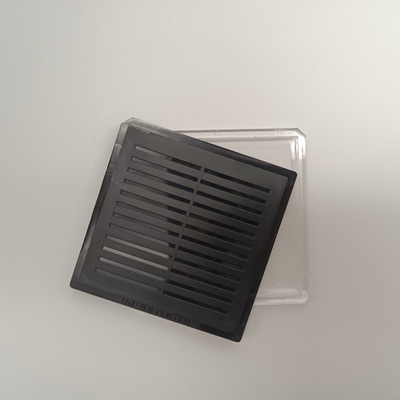

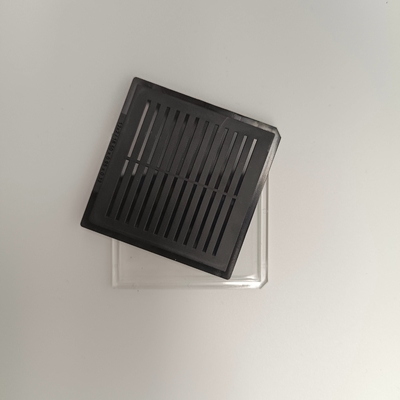

광소자 패키징을 위한 SGS 0.2 밀리미터 평탄성 와플 팩 칩 트레이

광소자 패키징을 위한 SGS 0.2 밀리미터 평탄성 와플 팩 칩 트레이

브랜드 이름: Hiner-pack
모델 번호: HN21082
모크: 1000개
가격: $0.35~$0.85(Prices are determined according to different incoterms and quantities)
지불 조건: 전신환
공급 능력: 능력은 4000PCS~5000PCS/per 일의 사이에 있습니다
자세한 정보
원래 장소:
중국에서 만들어집니다
인증:
ISO 9001 ROHS SGS
재료:
PC
색:
검정색
특성:
ESD
디자인:
표준
사이즈:
4 인치
표면 저항:
1.0x10E4~1.0x10E11Ω
청정 등급:
일반적이고 초음파 세척
사용:
포장되는 수송, 저장
포장 세부 사항:
그것은 주문의 수량과 상품의 크기에 의존합니다
공급 능력:
능력은 4000PCS~5000PCS/per 일의 사이에 있습니다
강조하다:

SGS 와플 팩 칩 트레이

,

0.2 밀리미터 와플 팩 칩 트레이

,

칩 트레이를 패키징하는 광학적 장치

제품 설명

광소자 패키징 0.2 밀리미터 평탄성을 위한 SGS 칩 트레이 와플 팩



반도체 충전(充塡) 물질은 전기 전도에 대한 능력이 관리인과 절연체 사이에 중간인 물질입니다. 그것은 반도체 특성과 일종의 전자재료이며, 그것이 반도체 디바이스와 통합된 전기를 만드는데 사용될 수 있습니다. 그것의 전도성은 10 (U-3) ~ 10 (U-9) 오옴 / 센티미터의 범위입니다. 몇몇의 경우에, 반도체는 도체인 전기의 재산권을 가집니다.



와플 팩은 모양에 또한 매우 작거나 비정상적인 부품에 대한 용도로 설계된 패키징의 형태입니다. 와플 팩은 격자무늬인 (그러므로 이름) 아침식사를 닮는 일반적으로 플라스틱으로 만들어진 엠보싱되거나 포켓형 트레이입니다. 와플 팩은 각각 주머니의 내부가 부품 또는 부품을 포함하도록 선택과 장소 장비를 사용하여 로딩됩니다. 한때 로딩되 - 부분이 안티 스태틱 논문으로 덮이고 그리고 나서 거품 차폐 크라운이 부분을 제자리에 고정하고 마침내 규제가 함께 격자무늬 패키지를 확보합니다.



HN21082 주문 제작된 PC 4 인치 와플 팩에 관한 세부 사항



PC는 HN21082 와플 팩 우수한 전기 절연, 신장, 치수 안정성과 화학적 내식성을 만드는 우수한 포괄적 성능과 일종의 비정질 열가소성 수지입니다. 동시에 고객들의 제품의 안전을 보장하기 위한 자기 소멸, 난연제, 논-톡식, 착색과 다른 장점으로.

테두리 선부 사이즈 50*50*4.0mm 브랜드 하이너 팩
모델 HN21082 패키지 형태 IC 부분
공진기 크기 18.5*0.95*0.32mm 매트릭스 수량 12*2=24PCS
재료 PC 평탄성 맥스 0.2 밀리미터
검정색 서비스 ODM, OEM을 받아들입니다
저항 10E04Ω-10E11Ω 증명서 SGS



와플 팩의 애플리케이션


반도체                      전자적 성분 공장
SMT 표면 피복 공장       옵티컬 인더스트리

외곽 라인 사이즈 재료 표면 저항 서비스 평탄성
2" ABS.PC.PPE... 기타 등등 1.0x10e4-1.0x10e11Ω OEM, ODM 0.2 밀리미터를 최대한으로 쓰세요 주문형입니다
3" ABS.PC.PPE... 기타 등등 1.0x10e4-1.0x10e11Ω OEM, ODM 0.25 밀리미터를 최대한으로 쓰세요 주문형입니다
4" ABS.PC.PPE... 기타 등등 1.0x10e4-1.0x10e11Ω OEM, ODM 0.3 밀리미터를 최대한으로 쓰세요 주문형입니다
사용자 지정 크기 ABS.PC.PPE... 기타 등등 1.0x10e4-1.0x10e11Ω OEM, ODM TBC 주문형입니다
전문적 디자인과 당신의 제품을 위해 패키징하는 것 제공하세요



장점



1. 교통과 패키징 비용을 구한 경량
2. 어떠한 2, 3 또는 4 " 와플 팩 공급 장치 기계에서 적합한 사이즈 상술
3. 제품이 안티 스태틱 출시에 의해 손상되지 않는다는 것을 좋은 안티 스태틱 성능이 효과적으로 보증합니다
4. 고온 자동화 장치 어셈블리에 적합한 고온저항
5. 제품의 모든 종류의 생산 조건에 적합한 부식 저항성
6. 제품, 최대 용량 디자인, 비용절감을 보호하는 전제 하에, 매트릭스 배열 디자인
7. 모서리 챔퍼 설계가 효과적으로 적층 에러를 방지하고 배치의 방향을 보정합니다

광소자 패키징을 위한 SGS 0.2 밀리미터 평탄성 와플 팩 칩 트레이 0

FAQ



Q1 : 제조 또는 거래 기업입니까?

한 :우리는 센즈헨 중국에 위치하는 1500 평방미터 워크샵 지역으로 10년 이상을 패키징함에 있어 전문화된 100% 제조사입니다.

Q2 : 당신의 제품의 재료가 무엇입니까?

한 :ABS.PC.PPE.MPPO.PEI.HIPS... 기타 등등

Q3 : 디자인을 도우시겠습니까?

한 :예, 우리는 당신의 요구조건에 따라 당신의 특화를 받아들이고 당신을 위한 패키징을 할 수 있습니다.

Q4 : 내가 커스텀 제품의 인용을 얻을 수 있습니까 ?

한 :우리에게 당신의 IC 또는 성분 두께의 사이즈를 알려드리고 그리고 나서 우리는 당신을 위한 인용을 만들 수 있습니다.

Q5 : 나는 대량 주문을 하기 전에 약간의 샘플을 얻을 수 있습니까?

한 :예, 주식에서 수수료 샘플은 보내질 수 있지만, 그러나 운송 요금이 스스로 지불되어야 합니다.

Q6 : 우리의 제품에서 내 로고를 둘 수 있겠습니까?

한 :예, 우리는 제품에서 당신의 로고를 두고 첫째로 우리에게 당신의 로고를 보여줄 수 있습니다.

Q7 : 언제 우리는 샘플을 얻을 수 있습니까?

한 :당신이 우리가 비축하게 하는 어떤 것에 흥미가 있다면 우리는 지금 당신에게 그들을 보낼 수 있습니다 . 그리고

특정 시간에 의존하는 프로젝트.
