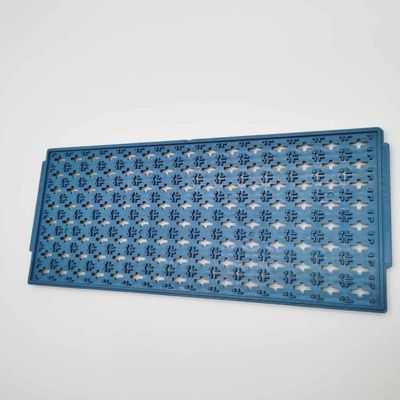

메모리용 IC 반도체를 위한 SGS 옵티컬 인더스트리 맞춘 제덱트레이

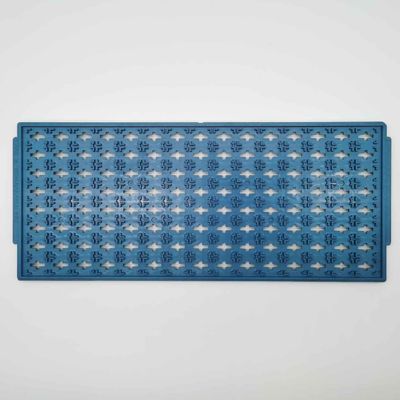

메모리용 IC 반도체를 위한 SGS 옵티컬 인더스트리 맞춘 제덱트레이

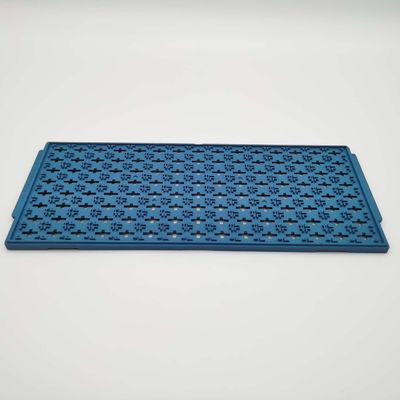

메모리용 IC 반도체를 위한 SGS 옵티컬 인더스트리 맞춘 제덱트레이 메모리용 IC 반도체를 위한 SGS 옵티컬 인더스트리 맞춘 제덱트레이 메모리용 IC 반도체를 위한 SGS 옵티컬 인더스트리 맞춘 제덱트레이

큰 이미지 :  메모리용 IC 반도체를 위한 SGS 옵티컬 인더스트리 맞춘 제덱트레이

제품 상세 정보:
원래 장소: 중국에서 만들어집니다
브랜드 이름: Hiner-pack
인증: ISO 9001 ROHS SGS
모델 번호: HN1877 청색
결제 및 배송 조건:
최소 주문 수량: 500 PC
가격: $1.35~$2.38(Prices are determined according to different incoterms and quantities)
포장 세부 사항: 판지 당 100PCs
배달 시간: 1~2 주
지불 조건: 전신환
공급 능력: 2000PCS~2500PCS/per 일 사이에

메모리용 IC 반도체를 위한 SGS 옵티컬 인더스트리 맞춘 제덱트레이

설명
재료: ABS 색: 청색
온도: 80°C 특성: ESD
표면 저항: 1.0x10E4~1.0x10E11Ω 평탄성: 0.76 이하 밀리미터
처리: 주입 관습: 지원
하이 라이트:

광학 맞춘 제덱트레이

,

IC 맞춘 제덱트레이

,

제드텍 IC 트레이

메모리 IC 반도체용 SGS 광학 산업 맞춤형 Jedec 트레이

메모리 IC용 중국 맞춤형 Jedec 트레이







제덱은 무슨 뜻인가요?



JEDEC는 원래 Joint Electron Device Engineering Council의 약어였지만 현재는 JEDEC 솔리드 스테이트 기술 협회로 알려져 있습니다.이 그룹에는 현재 거의 300개 회원사를 대표하는 3,000명 이상의 자원 봉사자가 있습니다.



JEDEC 메모리 표준은 반도체 메모리 회로 및 이와 유사한 저장 장치에 대한 사양으로 관절 전자 장치 엔지니어링 협의회(JEDEC) 반도체 무역 및 엔지니어링 표준화 조직인 솔리드 스테이트 기술 협회.



Jedec 트레이는 완전한 칩 및 기타 구성 요소를 운송, 처리 및 저장하기 위한 표준 정의 트레이이며 생산은 12.7인치 x 5.35인치(322.6mm x 135.9mm)의 동일한 외형 치수로 제공됩니다.트레이는 다양한 프로파일로 제공됩니다.



Jedec 트레이는 jedec 트레이 피더와 호환되어 수동 처리 및 적재 및 기타 프로세스를 줄여 효율적인 생산을 위한 완전한 자동화 서비스를 제공하고 조립 중 자동 피킹을 실현하고 칩 손상을 방지하고 수동 피킹 및 칩 산화를 방지합니다.



ESD Tray 적용



1. 반도체

2. 전자부품 공장

3. SMT 표면 처리 공장

4. 광학 산업

5. 군수산업



이점



1. 10년 이상 수출
2. 전문 엔지니어와 효율적인 관리 보유
3. 배달 시간이 짧고 일반적으로 재고가 있습니다.
4. 소량은 허용됩니다.
5. 최고의 전문 판매 서비스, 24시간 응답.
6. 우리의 제품은 미국, 독일, 영국, 유럽, 한국, Japen 등으로 수출되었으며 많은 유명 고객의 명성을 얻었습니다.
7. 공장에는 ISO 증명서가 있고, 제품은 Rohs 기준에 따릅니다.



다른 재료의 온도 저항에 대한 참조

재료 굽기 온도 표면 저항
개인보호구 굽기 125°C~최대 150°C 1.0*10E4Ω~1.0*10E11Ω
MPPO+탄소 섬유 굽기 125°C~최대 150°C 1.0*10E4Ω~1.0*10E11Ω
MPPO+카본 파우더 굽기 125°C~최대 150°C 1.0*10E4Ω~1.0*10E11Ω
MPPO+유리 섬유 굽기 125°C~최대 150°C 1.0*10E4Ω~1.0*10E11Ω
PEI+탄소 섬유 최대 180°C 1.0*10E4Ω~1.0*10E11Ω
IDP 색상 85°C 1.0*10E6Ω~1.0*10E10Ω
색상, 온도 및 기타 특수 요구 사항을 사용자 정의할 수 있습니다.
메모리용 IC 반도체를 위한 SGS 옵티컬 인더스트리 맞춘 제덱트레이 0

자주하는 질문



Q1.왜 우리를 선택 했죠?
Wallis는 생산하는 동안 엄격한 QC를 주장하며 제품 성능이 보장됩니다.
강력한 기술 팀 - 문제를 빠르게 해결하고 창의적으로 새로운 항목, 최신 RFID 항목을 디자인합니다.
대용량 및 긴급 주문에 대한 생산 조정을 위해 비용 효율적이고 유연합니다.
모든 공예에서 경험이 풍부한 10년 공장과 강력한 사용자 정의 능력으로 귀하의 요구 사항을 최고로 만족시킵니다.
장기적이고 안정적인 재료 공급업체가 있으므로 출처를 신뢰할 수 있고 시간 효율적입니다.
운송의 전문 대리인을 소유하고 있습니다.상품은 신속하고 저렴하며 비용 효율적으로 고객에게 도달합니다.

Q2.수량이 MOQ보다 적은 경우 주문할 수 있습니까?
예, 샘플 주문으로 생산에 사용됩니다.우리는 샘플 주문에 대해 더 진지하게 생각합니다.

Q3.무료 샘플을 얻을 수 있습니까?
예, 재고가있는 샘플이 테스트를 위해 제공되지만 선적은 귀하가해야합니다.
로고 및 디자인으로 사용자 정의하기 위해 샘플이 필요한 경우 디자인을 보내고 필요한 칩, 수량 및 기타 세부 정보를 알려주십시오.감사합니다.



Q4.당신은 제품에 대한 배송을 준비합니까?

그것은 우리의 incoterms에 달려 있습니다. FOB 또는 CIF 가격, 우리는 당신을 위해 선적을 주선 할 것이지만 EXW 가격은 고객이 스스로 선적을 준비하거나 대리인이해야합니다.

메모리용 IC 반도체를 위한 SGS 옵티컬 인더스트리 맞춘 제덱트레이 1
