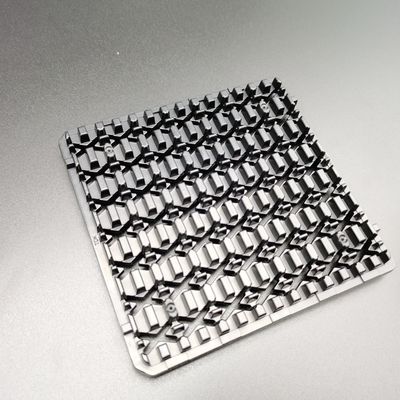

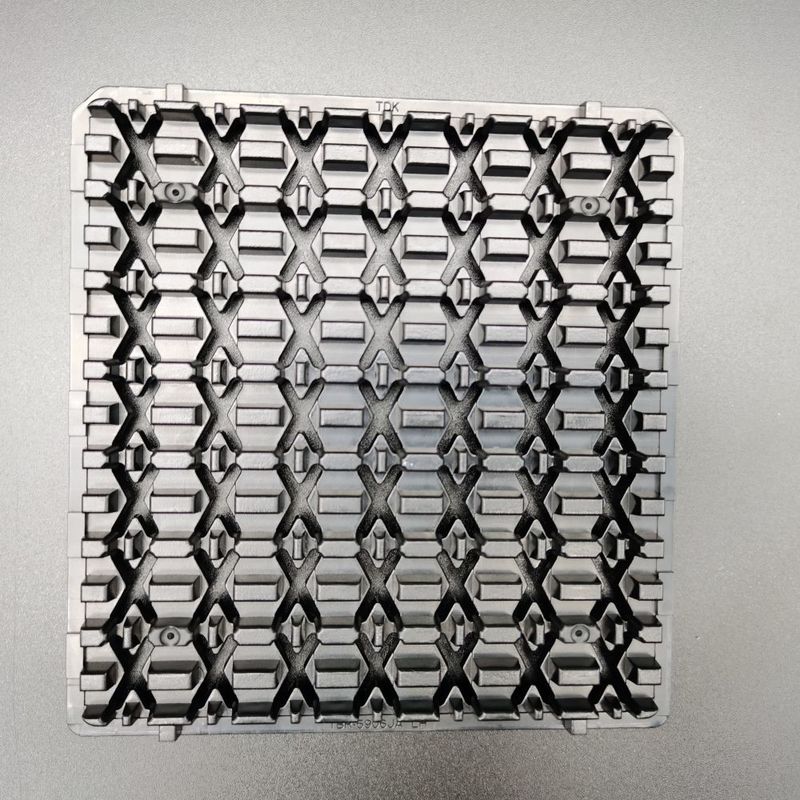

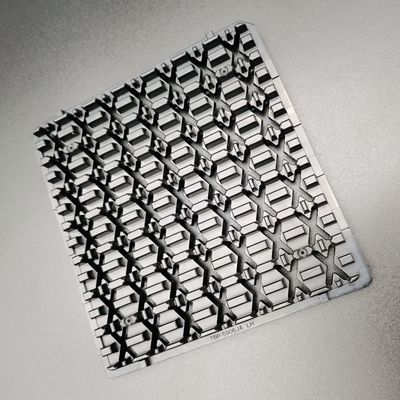

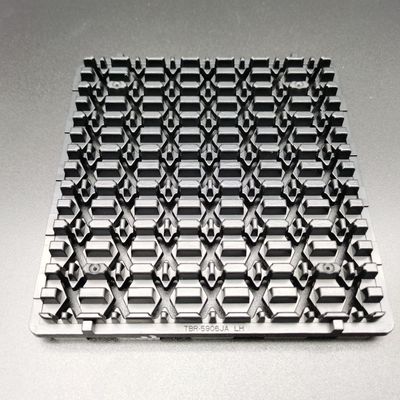

홀 구조 IC 포장 트레이 가벼운 방습을 통하여

우리의 회사는 예를 들면 고객의 요구조건을 수행하기 위한 반도체 실장 설계, 다른 온도, 색깔, ESD 특성과 청정도 기타 등등의 분야에서 숙련되고 잘 훈련된 팀을 있습니다.경험이 풍부한 제품 구조 공학 팀은 잘 당신에 적합하도록 IC 칩, 웨이퍼, 정밀 구성 요소 패키징 방법과 상술과 다른 특별 요구의 다양하여서 설계할 수 있습니다.

대전 방지성 트레이는 주입 성형 프로세스에 의해 특별한 고온 저항하는 플라스틱으로 만들어지고 재료 표면의 저항값이 국제 기준에 따른 중입니다.

정전기방전 사이의 주요 차이점과 안티 스태틱입니다.
안티 스태틱이 당신이 충격을 얻기 위해 결코 충분한 충전을 구축하지 않도록 그것의 표면을 가로질러 정전기를 낭비하는 코팅 또는 케미컬 첨가를 가지고 있으세요. ESD는 그것이 실제로 어스되기 때문에 더 큰 장기적 결과를 전달하는 훨씬 더 많은 강력한 솔루션입니다.

장점

1. 교통과 패키징 비용을 구한 경량 ;
2. 모서리 챔퍼 설계가 효과적으로 적층 에러를 방지하고 배치의 방향을 보정합니다
3. 제품이 안티 스태틱 출시에 의해 손상되지 않는다는 것을 좋은 안티 스태틱 성능이 효과적으로 보증합니다 ;
4. 고온 자동화 장치 어셈블리에 적합한 고온저항 ;
5. 제품의 모든 종류의 생산 조건에 적합한 부식 저항성 ;
6. 제품, 대부분의 다스 능력 디자인, 비용절감을 보호하는 전제 하에, 매트릭스 배열 디자인 ;

애플리케이션

반도체 웨이퍼 다이 웨이퍼 벌거벗은, 전자 부품, 광학 전자 부품, 기타 등등

문자 참조

1. 재료 :ESD PC 사출 성형
2. 특성 :상품 정전기 전하의 배포 상품 표면 그래서 상품은 전하 축적과 고전압 차이를 생산하지 않을 것입니다.
3. 강하게, 방습과 방부제
4. 사용 :저장과 운송을 생산하는 처리와 전자 장치로 포장한 사이클 로딩.

FAQ

Q1 : 제조 또는 거래 기업입니까?

우리는 센즈헨 중국에 위치하는 1500 평방미터 워크샵 지역으로 10년 이상을 패키징함에 있어 전문화된 100% 제조사입니다.

Q2 : 당신의 제품의 재료가 무엇입니까?

ABS.PC.PPE.MPPO.PEI.HIPS... 기타 등등

Q3 : 디자인을 도우시겠습니까?

예, 우리는 당신의 특화를 받아들이고 당신의 요구조건에 따라 당신을 위해 패키징을 할 수 있습니다.

Q4 : 내가 커스텀 제품의 인용을 얻을 수 있습니까 ?

우리에게 당신의 IC 또는 성분 두께의 사이즈를 알려드리고 그리고 나서 우리는 당신을 위한 인용을 만들 수 있습니다.

Q5 : 나는 대량 주문을 하기 전에 약간의 샘플을 얻을 수 있습니까?

예, 주식에서 수수료 샘플은 보내질 수 있지만, 그러나 운송 요금이 스스로 지불되어야 합니다.

Q6 : 우리의 제품에서 내 로고를 둘 수 있겠습니까?
예, 우리는 제품에서 당신의 로고를 두고 첫째로 우리에게 당신의 로고를 보여줄 수 있습니다.

Q7 : 언제 우리는 샘플을 얻을 수 있습니까?
당신이 우리가 비축하게 하고, 특화한 어떤 것에 흥미가 있다면 우리는 지금 당신에게 그들을 보낼 수 있습니다

특정 시간에 의존하는 프로젝트.
