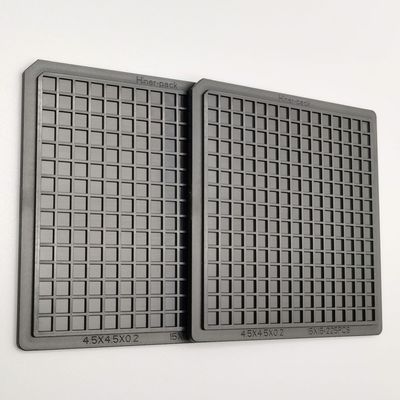

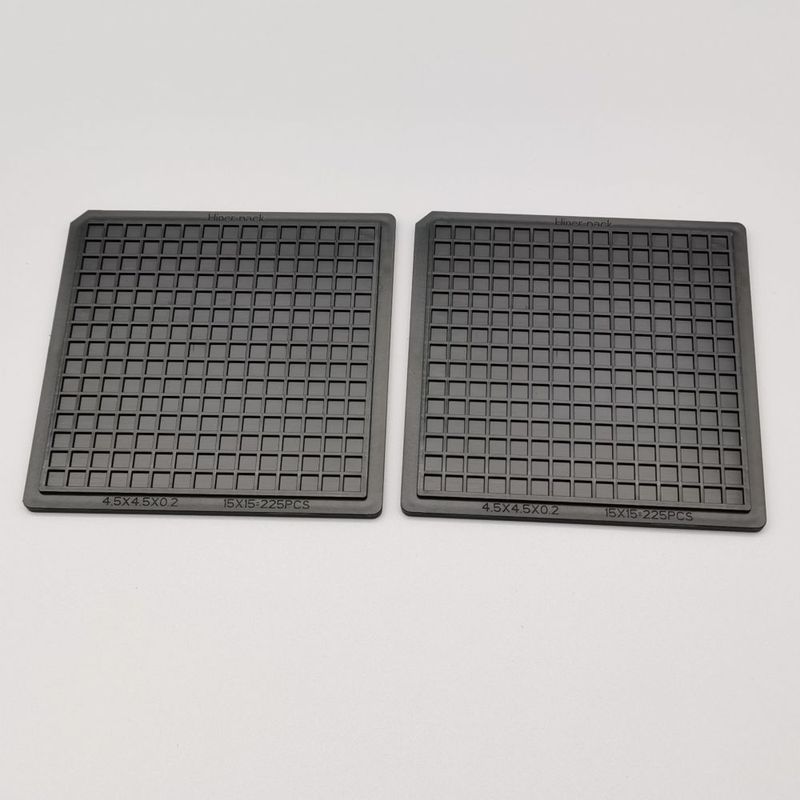

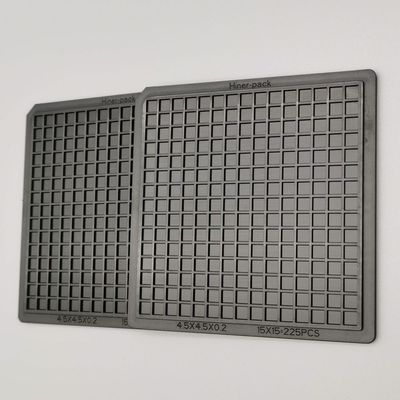

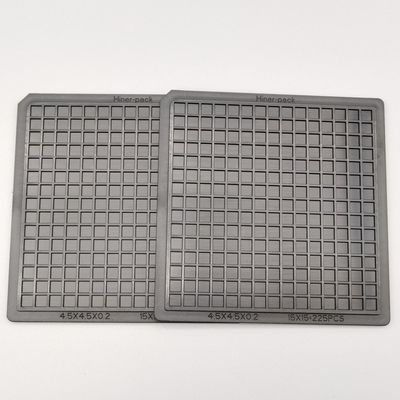

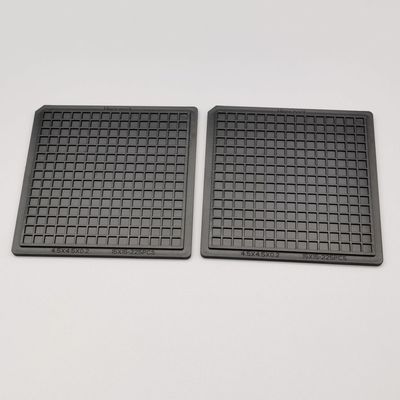

전자 부분 와플 팩 트레이 안정적인 저항 ESD ABS 사용자 지정 크기

전자 부분 와플 팩 트레이 안정적인 저항 ESD ABS 사용자 지정 크기

다른 외곽 라인 사이즈와 안정적인 저항 ESD ABS 와플 팩은 전자 부분을 위해 맞춤화될 수 있습니다

접시 꼬치통 운반기 요소가 또한 포괄적 보호를 교통에게 제공하고 교통이 큰 편의성을 제공한다고, 모든 종류의 상술과 다양한 색상은 실현되고 디자인에서부터 생산까지 패키징에 원 스톱 서비스를 제공할 수 있습니다.

대전 방지성 트레이는 주입 성형 프로세스에 의해 특별한 고온 저항하는 플라스틱으로 만들어지고 재료 표면의 저항값이 국제 기준에 따른 중입니다.

그것은 또한 제품 정전기를 제거할 수 있습니다, 수많은 전자 장치와 생성물 생산이 전환 로딩, 패키징, 저장과 교통을 처리합니다. 산업에서, 그것은 또한 정확성 전자 부품의 저장을 위해 적당한 전도성 있는 정전기 트레이로 알려집니다. 고객들의 전자 부품을 위한 요구조건에 따르면, 크기에 대한 다른 요구조건이 있습니다.
반대 - 정전기 트레이는 전자 부품을 저장해서 이상적인 도구입니다. 원료에서 특별한 중합체 사슬의 추가 때문에, 완성품은 영구적 정전기의 소산 특성을 가집니다. 완성품은 양호한 기계적 강도와 열저항성을 가집니다 ; 좋은 임팩트 저항과 화학적 내식성. 그것은 환경, 시간과 온도로 인해 안티 스태틱 성능을 바꾸지 않을 것입니다.

제품 특징

1. 작은 사이즈, 경량, 낮은 운송비

2. 각각 트레이는 실험을 위해 전송 또는 로딩 샘플에 적합한 큰 칩 수를 수용할 수 있습니다
3. 안정적 안티 스태틱 성능, 좋은 보호 칩은 저항에 의해 다치지 않습니다
4. 자동화 설비에 작용하도록 쉬운 매우 좋은 평탄성
5. 그것은 모든 종류의 배송 방법을 만나도록 편리한 똑같은 시리즈의 커버와 클립과 일치될 수 있습니다
6. 재순환할 때, 플라스틱 물질은 폐기물, 어떤 환경적 관심 뒤에 떨어지지 않기 쉽습니다
7. 그것은 쌓아 올릴 수 있을 수 있고, 또한 접시 매트릭스의 최대 사용의 디자인을 보증할 수 있습니다


제품 응용

웨이퍼 다이 / 바 / 칩                  PCBA 모듈 성분
광소자 패키징을 패키징하는 전자 구성품

패키징


패키징 세부 사항 :고객의 특정 크기에 따른 포장


공장 장점

1. 10년 이상은 경험을 수출합니다
2. 전문기술자들과 효율적인 관리와 함께
3. 짧은 배달 시간과 상등품
4. 작은 묶음 생산을 첫번째 뱃치에 지지하세요
5. 24 시간 효율적 응답 이내에 전문적 판매
6. 공장은 ISO 인증을 가지고 있고 제품이 로에스 기준에 따릅니다.
7. 자사 제품은 미국, 독일, 영국, 한국, 일본, 이스라엘, 말레이시아, 기타 등등으로 보내지고 많은 고객들, 서비스 또는 비용 성능의 칭찬을 얻었고 잘 인지되었습니다

FAQ

큐 : OEM과 주문 제작 설계 IC 접시도 그러하시겠습니까?
한 : 우리는 강한 몰드 제작과 제품 설계 능력을 가지고 있습니다, 모든 종류의 IC의 대량 생산에서 접시가 또한 생산의 풍부한 경험을 가집니다.
큐 : 오랫동안 당신의 배달 시간은 어떻습니까?
한 : 일반적으로 주문의 실구매 수량에 따라서, 5-8 근무일.
큐 : 당신은 샘플을 제공합니까? 그것이 자유롭거나 여분입니까?
한 : 예, 우리는 샘플을 제공할 수 있습니다, 샘플이 동의하는 것으로서 거나 자유롭습니다 또는 모든 샘플 다른 제품 value.and에따르면 지나서 정상적으로 비용을 수송하는 것은 수집하다고 부과합니다.
큐 : 어떤 종류의 인코텀을 당신이 어떤 종류의 인코텀을 할 수 있습니까?
한 : 우리는 동의하는 것으로서 공장도, FOB, 논리곱 정규형, CIF, CFR, 관세 미지급 인도 조건, DAP 기타 등등과 다른 인코텀도 그러하기 위해 지원할 수 있습니다.
큐 : 당신이 상품을 수송할 수 있도록 도와 줄 수 있는 어떤 방법?
한 : 해로로, 공중에 의해, 또는 빠른 우편으로 고객 주문 수량과 량에 따른 것 우편으로 발표하세요.
